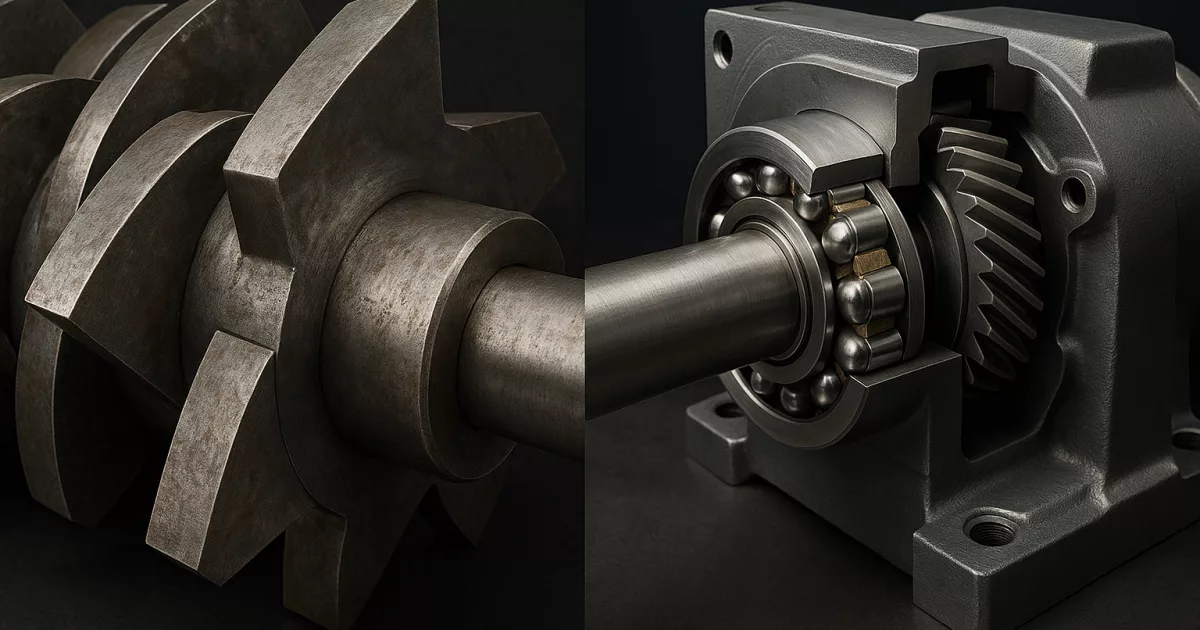

Warum versagt ein Shredder nach 500 Betriebsstunden, obwohl die Welle korrekt dimensioniert wurde? Die Antwort liegt oft nicht in der Berechnung, sondern im Zusammenspiel der Komponenten. Shredder gehören zu den am stärksten belasteten Maschinen im Recycling und in der Abfallwirtschaft – sie zerkleinern Metalle, Kunststoffe, Holz und Verbundmaterialien unter extremen Stoßbelastungen.

Ein falsch ausgelegtes Messer kostet nicht nur Produktionszeit durch ungeplante Stillstände, sondern auch bis zu 15.000 € pro Reparaturzyklus. Die richtige Konstruktion entscheidet über Wirtschaftlichkeit und Zuverlässigkeit. Dieser Artikel zeigt Ihnen den systematischen Aufbau moderner Shredder-Systeme – von der Antriebswelle bis zur Lagerung.

Sie lernen in diesem Artikel:

• Die fünf Hauptkomponenten eines Shredders und deren Funktion
• Kritische Konstruktionspunkte bei Wellen und Messern
• Werkstoffauswahl für extreme Verschleißbedingungen
• Typische Fehlerquellen und deren Vermeidung
• Auslegungskriterien für Lagerung und Antrieb

Was ist ein Shredder und wo wird er eingesetzt?

Ein Shredder ist eine Zerkleinerungsmaschine, die Materialien durch rotierende Messer oder Schneidwerkzeuge in kleinere Stücke zerteilt. Anders als Brecher oder Mühlen arbeitet der Shredder mit niedrigen Drehzahlen und hohen Drehmomenten – typischerweise 10-100 U/min bei 500-5.000 Nm.

Einsatzbereiche in der Industrie

Shredder finden sich in unterschiedlichsten Anwendungen. In der Abfallwirtschaft zerkleinern sie Hausmüll, Gewerbeabfall und Sperrgut. Die Recyclingindustrie nutzt spezialisierte Systeme für Altmetalle, Elektroschrott, Kunststoffabfälle und Reifen. In der Holzverarbeitung kommen sie für Altholz, Paletten und Wurzelstöcke zum Einsatz.

Die Kunststoffindustrie setzt Shredder für Produktionsabfälle, Angüsse und Ausschussteile ein. Auch in der Lebensmittelindustrie werden sie verwendet – etwa zur Zerkleinerung von Reststoffen oder für die Kompostierung.

Abgrenzung zu anderen Zerkleinerungsmaschinen

Im Vergleich zu Brechern arbeiten Shredder mit deutlich niedrigeren Drehzahlen und zerteilen Material durch Schneiden statt durch Pressen. Mühlen hingegen erzeugen feineres Material durch Reiben oder Mahlen. Die folgende Tabelle zeigt die wesentlichen Unterschiede:

Vergleich verschiedener Zerkleinerungsmaschinen

Maschinentyp	Drehzahl	Wirkprinzip	Ausgangsgröße	Typische Anwendung
Shredder	10-100 U/min	Schneiden	50-300 mm	Grobe Vorzerkleinerung
Brecher	300-800 U/min	Pressen/Brechen	10-100 mm	Gestein, Beton
Mühle	1.000-3.000 U/min	Mahlen/Reiben	0,1-10 mm	Feinzerkleinerung
Schneidmühle	500-1.500 U/min	Schneiden	5-30 mm	Kunststoff-Recycling

Die grundlegenden Funktionsprinzipien verschiedener Zerkleinerungsmaschinen haben wir in Teil 1: Wie funktionieren Zerkleinerungsmaschinen? erklärt. Dieser Artikel fokussiert auf die konkrete Konstruktion und kritische Details.

Die fünf Hauptkomponenten eines Shredders

Jeder Shredder besteht aus einem definierten Satz von Baugruppen, die präzise aufeinander abgestimmt sein müssen. Die Konstruktion folgt dabei bewährten Prinzipien des Maschinenbaus, muss aber die extremen Betriebsbedingungen berücksichtigen.

Komponente 1: Die Schneidwelle

Die Schneidwelle ist das Herzstück jedes Shredders. Sie überträgt das Drehmoment vom Antrieb auf die Messer und muss dabei hohe Biege- und Torsionsbelastungen aufnehmen. Moderne Shredder-Wellen werden typischerweise aus vergütetem Stahl gefertigt – häufig 42CrMo4 mit einer Zugfestigkeit von 1.000-1.200 MPa.

Die Dimensionierung erfolgt nach der Torsionsformel unter Berücksichtigung von Stoßfaktoren. In der Praxis rechnet man mit Stoßbelastungen vom 3- bis 5-fachen des Nenndrehmoments. Die Wellendurchmesser liegen je nach Leistungsklasse zwischen 100 mm und 500 mm.

Die Wellengeometrie weist typischerweise mehrere kritische Bereiche auf. Messeraufnahmen werden meist als Vierkant oder Sechskant ausgeführt, um Drehmoment formschlüssig zu übertragen. Lagersitze benötigen enge Toleranzen – üblicherweise k6 oder m6. Übergänge zwischen verschiedenen Durchmessern müssen mit großzügigen Radien ausgeführt werden, um Kerbspannungen zu minimieren.

Komponente 2: Die Schneidmesser

Schneidmesser sind die eigentlichen Arbeitswerkzeuge und unterliegen extremem Verschleiß. Die Auswahl des richtigen Messerwerkstoffs entscheidet über Standzeit und Wirtschaftlichkeit. Für die meisten Anwendungen werden gehärtete Werkzeugstähle eingesetzt.

Übersicht Messerwerkstoffe für Shredder-Anwendungen

Werkstoff	Härte [HRC]	Zähigkeit	Anwendung	Relative Kosten
42CrMo4 vergütet	30-35	Sehr hoch	Holz, weiche Kunststoffe	1,0x
X40Cr13 gehärtet	50-54	Mittel	Standardanwendungen	1,5x
X155CrVMo12-1	58-62	Niedrig-Mittel	Abrasive Materialien	2,5x
Hartmetall-bestückt	70-85 (HV)	Sehr niedrig	Hochabrasiv (Glas, Mineralien)	8-12x

Die Messergeometrie beeinflusst Schneidverhalten und Energiebedarf erheblich. Gängige Bauformen sind Hakenform-Messer für gemischte Abfälle, Sichelform-Messer für Kunststoffe und Vierkant-Messer für Metall. Der Schneidwinkel liegt typischerweise zwischen 30° und 45° – steilere Winkel schneiden aggressiver, flachere halten länger.

✅ Lösung: Häufige Ursachen und Gegenmaßnahmen:

• Zu kleine Befestigungsquerschnitte – Mindestens das 1,5-fache der Messerstärke als Befestigungsbreite
• Scharfe Kanten am Übergang – Radien von mindestens 3-5 mm einarbeiten
• Zu hohe Vorspannung der Schrauben – Anzugsmomente nach Herstellervorgabe einhalten
• Falsche Wärmebehandlung – Anlasstemperatur und Abschreckmedium prüfen

Die Optimierung der Messergeometrie – Schneidwinkel, Freiwinkel, Keilwinkel – behandeln wir ausführlich in Teil 3: Messergeometrie & Schneidspalt. Dort finden Sie auch detaillierte Verschleißanalysen und Standzeit-Optimierungen.

Komponente 3: Die Lagerung

Die Lagerung muss radiale und axiale Kräfte aufnehmen sowie Fehlausrichtungen tolerieren. Aufgrund der hohen Belastungen und niedrigen Drehzahlen kommen fast ausschließlich Wälzlager zum Einsatz – meist Pendelrollenlager oder Kegelrollenlager.

Pendelrollenlager der Reihen 222xx oder 223xx eignen sich besonders gut für Shredder-Anwendungen. Sie können Winkelabweichungen bis 3° ausgleichen und bieten hohe Tragfähigkeit. Die Lebensdauer wird nach ISO 281 berechnet, wobei für Shredder typischerweise mit L_10h = 20.000-40.000 Betriebsstunden gerechnet wird.

Die Lagergehäuse werden als Stehlagergehäuse oder als integrierte Gehäusekonstruktion ausgeführt. Wichtig ist die präzise Ausrichtung – Fluchtungsfehler über 0,2 mm können die Lagerlebensdauer um 50 % reduzieren. Moderne Systeme nutzen laserbasierte Ausrichtungswerkzeuge für die Montage.

Komponente 4: Der Antrieb

Der Antrieb muss hohes Anlaufmoment und Stoßbelastungen bewältigen. Typische Antriebskonzepte sind Direktantrieb über Getriebe, hydraulischer Antrieb oder Riemenantrieb. Die Motorleistung liegt je nach Größe zwischen 10 kW und 500 kW.

Vergleich verschiedener Antriebskonzepte

Antriebsart	Vorteile	Nachteile	Typische Größe
Direktantrieb + Getriebe	Kompakt, wartungsarm, präzise Drehzahl	Teure Ersatzteile, hohes Gewicht	10-200 kW
Hydraulikmotor	Überlastsicher, sanfter Anlauf, reversierbar	Energieverluste, Hydraulik-Infrastruktur nötig	30-500 kW
Keilriementrieb	Günstig, stoßdämpfend, einfacher Austausch	Verschleiß, Schlupf, regelmäßige Nachspannung	5-150 kW

Für die Auslegung des Antriebs müssen Anlaufmoment und Blockiermoment berücksichtigt werden. Das Anlaufmoment liegt typischerweise beim 1,5- bis 2-fachen des Nennmoments. Bei Blockierung kann das Moment auf das 3- bis 5-fache ansteigen – hier muss entweder der Motor ausreichend dimensioniert sein oder Schutzeinrichtungen wie Rutschkupplungen oder Abscherstifte greifen.

✅ Lösung: Prüfen Sie folgende Punkte:

• Ist die Motorleistung für das maximale Blockiermoment ausreichend? Faustregel: P_Motor ≥ 1,3 · P_{Nenndrehmoment}
• Funktioniert die Überlastabschaltung korrekt? Setpoint prüfen
• Ist der Shredder überfüllt? Füllgrad sollte 70-80 % nicht überschreiten
• Sind die Messer stumpf? Verschleiß erhöht Drehmomentbedarf um bis zu 40 %

Komponente 5: Das Gehäuse und die Zuführung

Das Gehäuse umschließt den Schneidraum und dient als Schutz vor herausfliegenden Partikeln. Es wird meist als Schweißkonstruktion aus Baustahl S235 oder S355 gefertigt. Kritisch sind Verschleißschutzauskleidungen in stark beanspruchten Bereichen – hier kommen Verschleißbleche aus hochmanganhaltigem Stahl oder Panzerungen aus Hartmetall zum Einsatz.

Die Zuführung kann als Schwerkraftzuführung, Bandförderung oder hydraulische Druckzuführung ausgeführt sein. Wichtig ist die Verhinderung von Materialrückstau. Moderne Systeme nutzen Füllstandssensoren und adaptive Zuführungsregelung.

Kritische Konstruktionspunkte und häufige Fehlerquellen

Die Praxis zeigt: Die meisten Ausfälle bei Shreddern sind nicht auf Materialversagen zurückzuführen, sondern auf konstruktive Schwachstellen. Diese Bereiche erfordern besondere Aufmerksamkeit.

Welle-Messer-Verbindung: Der neuralgische Punkt

Die Verbindung zwischen Welle und Messer überträgt das gesamte Drehmoment und ist gleichzeitig Stoßbelastungen ausgesetzt. Gebräuchliche Lösungen sind formschlüssige Verbindungen über Vierkant oder Sechskant, kraftschlüssige Verbindungen über Kegelsitz oder Kombinationen aus beiden.

Die Dimensionierung erfolgt über die übertragbare Flächenpressung. Für vergüteten Stahl liegt die zulässige Flächenpressung bei etwa 80-120 MPa. Bei einem Drehmoment von 1.000 Nm und einem mittleren Durchmesser von 120 mm ergibt sich eine erforderliche Auflagefläche von mindestens 100 mm².

Kerbwirkung an Übergängen

Jeder Übergang zwischen unterschiedlichen Wellendurchmessern, jede Nut und jede Passfederaufnahme erzeugt Kerbspannungen. Die Kerbwirkung wird durch den Formzahl α_k beschrieben. Für Schultern mit Radius r an einer Welle mit Durchmesser d gilt:

Bei r/d = 0,02: α_k ≈ 2,5
Bei r/d = 0,10: α_k ≈ 1,8
Bei r/d = 0,20: α_k ≈ 1,5

In der Praxis bedeutet dies: Ein zu kleiner Radius verdoppelt die Spannungsspitzen und kann zu Anrissen führen. Shredder-Wellen sollten grundsätzlich mit großzügigen Radien konstruiert werden.

✅ Lösung: Typische Ursache ist Dauerschwingbruch durch Kerbwirkung:

• Übergangsradien vergrößern auf mindestens r = 0,3 · d
• Oberfläche im Übergangsbereich feinschleifen (Rauheit R_a < 1,6 µm)
• Festwalzen der Übergänge zur Erzeugung von Druckeigenspannungen
• Bei kritischen Fällen: Induktionshärtung der Oberfläche auf 55-60 HRC

Verschleiß und Standzeit der Messer

Verschleiß bestimmt die Wirtschaftlichkeit. Die Standzeit von Schneidmessern variiert stark je nach Material – von wenigen Stunden bei Glas und Mineralien bis zu mehreren Tausend Stunden bei Kunststoffen. Typische Verschleißmechanismen sind Abrasion, Adhäsion und tribochemischer Verschleiß.

Die Verschleißrate lässt sich durch Werkstoffwahl, Oberflächenbehandlung und Schmierung beeinflussen. Moderne Messer werden oft mit Verschleißschutzschichten versehen – etwa PVD-Beschichtungen oder Auftragschweißungen mit Hartlegierungen.

Typische Messer-Standzeiten nach Einsatzmaterial

Material	Abrasivität	Standzeit [h]	Empfohlener Werkstoff
Papier, Pappe	Sehr gering	3.000-5.000	42CrMo4 vergütet
Kunststoffe (sortenrein)	Gering	2.000-4.000	X40Cr13 gehärtet
Holz (unbehandelt)	Mittel	1.000-2.000	X40Cr13 gehärtet
Elektroschrott	Hoch	500-1.000	X155CrVMo12-1
Reifen (verstärkt)	Sehr hoch	200-500	Hartmetall-bestückt

Thermische Belastung und Kühlung

Obwohl Shredder mit niedrigen Drehzahlen arbeiten, entsteht durch die Schneidarbeit erhebliche Wärme. Bei kontinuierlichem Betrieb können Messer und Wellen Temperaturen von 80-120 °C erreichen. Dies beeinflusst die Materialeigenschaften und kann zu thermischer Überlastung führen.

Für kritische Anwendungen werden aktive Kühlsysteme eingesetzt. Wassergekühlte Wellen oder Luftkühlung der Messer sind bei Hochleistungs-Shreddern Standard. Die Dimensionierung erfolgt nach der abzuführenden Wärmeleistung, die etwa 10-20 % der mechanischen Antriebsleistung entspricht.

Auslegung und Dimensionierung: Systematisches Vorgehen

Die Auslegung eines Shredders folgt einem definierten Prozess. Ausgangspunkt sind die Anforderungen: Durchsatz, Eingangsgröße, Ausgangsgröße und Materialeigenschaften. Daraus ergeben sich Leistungsbedarf, Drehmoment und Drehzahl.

Schritt 1: Leistungsberechnung

Die erforderliche Antriebsleistung lässt sich aus empirischen Formeln abschätzen. Für die meisten Anwendungen gilt:

P = k · ṁ · f_Mat

Dabei ist:
P = Antriebsleistung in kW
k = spezifische Schneidarbeit in kWh/t (Material abhängig)
ṁ = Massenstrom in t/h
f_Mat = Materialfaktor (1,0 für Kunststoff, 1,5 für Holz, 2,0 für Metall)

Schritt 2: Drehmomentberechnung

Aus der Leistung und der gewählten Drehzahl ergibt sich das Nennmoment:

M_N = P / (2π · n)

Dabei ist:
M_N = Nennmoment in Nm
P = Leistung in W
n = Drehzahl in 1/s

Für Shredder mit n = 30 U/min = 0,5 1/s und P = 15 kW ergibt sich:
M_N = 15.000 W / (2 · 3,14159 · 0,5 1/s) = 4.775 Nm

Das Auslegungsmoment muss Stöße berücksichtigen. Üblich sind Stoßfaktoren zwischen 3 und 5, abhängig vom Material. Für gemischte Abfälle mit metallischen Bestandteilen sollte mit k = 4 bis 5 gerechnet werden.

Schritt 3: Wellendimensionierung

Die Welle wird auf Torsion und Biegung ausgelegt. Die Torsionsspannung muss unter der zulässigen Schubspannung bleiben. Die Biegespannung entsteht durch das Gewicht der Messer und Reaktionskräfte beim Schneiden.

Für die Vergleichsspannung nach Gestaltänderungsenergie-Hypothese (GEH) gilt:

σ_v = √(σ_b² + 3 · τ_t²) ≤ σ_zul / S

Die praktische Dimensionierung erfolgt meist mit Berechnungssoftware oder nach Normen wie VDI 2230 für Schraubenverbindungen oder DIN 743 für Wellen-Nabenverbindungen.

Schritt 4: Lagerauswahl und Lebensdauerberechnung

Die Lagerauswahl erfolgt nach der äquivalenten dynamischen Lagerbelastung. Nach ISO 281 wird die nominelle Lebensdauer L₁₀ berechnet:

L₁₀ = (C / P)^p · 10⁶ Umdrehungen

Dabei ist:
C = dynamische Tragzahl des Lagers in N
P = äquivalente dynamische Belastung in N
p = Exponent (3 für Kugellager, 10/3 für Rollenlager)

Für Shredder-Anwendungen sollte L_10h ≥ 20.000 Betriebsstunden betragen. Bei gegebener Drehzahl lässt sich die erforderliche Tragzahl rückrechnen.

Schritt 5: Antriebsauslegung

Der Antrieb muss das Anlaufmoment und mögliche Blockierungen beherrschen. Für Frequenzumrichter-gesteuerte Drehstrommotoren gilt: Das Kippmoment sollte mindestens das 2-fache des Nenndrehmoments betragen. Bei hydraulischen Antrieben wird das maximale Moment durch Druckbegrenzungsventile limitiert.

Die Getriebeauswahl richtet sich nach Übersetzung und Drehmomentkapazität. Für Shredder eignen sich Stirnradgetriebe oder Planetengetriebe. Wichtig ist eine ausreichende Servicefaktor-Auslegung – üblich sind SF = 2,0 bis 2,5 für diese Anwendung.

Werkstoffauswahl für extreme Bedingungen

Die Werkstoffwahl entscheidet über Lebensdauer und Wirtschaftlichkeit. Shredder-Komponenten sind extremen Bedingungen ausgesetzt: Stoßbelastungen, Abrasion, Korrosion und thermische Wechselbeanspruchung.

Werkstoffe für Wellen

Wellen werden typischerweise aus vergüteten Stählen gefertigt. Die Vergütung – Härten und Anlassen – erzeugt eine martensitische Gefügestruktur mit hoher Festigkeit und guter Zähigkeit. Gebräuchliche Werkstoffe sind:

Vergleich Wellenwerkstoffe mit mechanischen Eigenschaften

Werkstoff	Rm [MPa]	Rp0,2 [MPa]	Bruchdehnung A [%]	Anwendung
C45E vergütet	700-850	430-580	14-16	Kleinshredder, geringe Belastung
42CrMo4 vergütet	1.000-1.200	800-950	10-12	Standardanwendung, mittlere Belastung
34CrNiMo6 vergütet	1.200-1.400	1.000-1.150	10-13	Hochbelastung, große Shredder

In kritischen Bereichen wie Lagersitzen wird oft eine Randschichthärtung durchgeführt. Induktionshärten erzeugt eine gehärtete Randzone von 3-8 mm Tiefe bei 55-60 HRC, während der Kern zäh bleibt. Dies verbessert die Verschleißfestigkeit, ohne Zähigkeit zu opfern.

Werkstoffe für Messer

Messerwerkstoffe müssen hohe Härte für Verschleißfestigkeit mit ausreichender Zähigkeit gegen Ausbrüche kombinieren. Je nach Anwendung kommen verschiedene Konzepte zum Einsatz:

Konzept 1: Durchhärtung
Das gesamte Messer wird gehärtet. Vorteil: Gleichmäßige Eigenschaften, einfache Fertigung. Nachteil: begrenzte Zähigkeit, Bruchgefahr bei Stößen. Typische Werkstoffe: X40Cr13, X155CrVMo12-1.

Konzept 2: Randschichthärtung
Nur die Schneide wird gehärtet, der Grundkörper bleibt zäh. Vorteil: Gute Kombination aus Härte und Zähigkeit. Nachteil: Aufwendigere Fertigung. Anwendung bei Messern für gemischte Abfälle.

Konzept 3: Hartmetall-Bestückung
Schneideinsätze aus Hartmetall werden aufgelötet oder mechanisch befestigt. Vorteil: extrem hohe Standzeit bei abrasiven Materialien. Nachteil: Sehr teuer, empfindlich gegen Stöße. Nur für hochabrasive, sortenreine Materialien wirtschaftlich.

✅ Lösung: Hartmetall ist extrem hart aber spröde. Typische Fehlerquellen:

• Material zu heterogen – Hartmetall nur für sortenreine Materialien ohne metallische Fremdkörper
• Zu aggressive Fahrweise – Drehzahl reduzieren, Vorschub verringern
• Thermischer Schock – Kühlung installieren oder Pausenzeiten einplanen
• Falsche Löttechnik – Hartlötung mit Silberlot bei 700-800 °C, nicht Hochtemperaturlöten

Die hier vorgestellten Messerwerkstoffe werden in Teil 4: Werkstoffe in der Zerkleinerungstechnik noch detaillierter behandelt: Wärmebehandlung, Oberflächentechnologien, Wirtschaftlichkeitsvergleiche und Auswahlkriterien.

Oberflächenbehandlungen für erweiterte Standzeit

Moderne Oberflächentechnologien verlängern die Messer-Standzeit erheblich. PVD-Beschichtungen (Physical Vapor Deposition) wie TiN oder TiAlN erzeugen 2-5 µm dünne Schichten mit Härten von 2.000-3.000 HV. Sie reduzieren Reibung und Verschleiß um 30-60 %.

Auftragschweißungen mit Verschleißschutzlegierungen sind eine Alternative. Chromcarbid-haltige Legierungen erreichen Härten von 60-65 HRC und eignen sich für grobe Verschleißschutzanwendungen. Die Schichtdicke liegt bei 3-8 mm.

Wartung und Instandhaltung: Kritische Intervalle

Systematische Wartung verlängert die Lebensdauer und verhindert kostspielige Ausfälle. Die Wartungsstrategie unterscheidet zwischen vorbeugender und zustandsbasierter Instandhaltung.

Wartungsplan für Shredder-Komponenten

Empfohlene Wartungsintervalle nach Komponente

Komponente	Tätigkeit	Intervall	Zeitaufwand
Lager	Nachschmierung	500-1.000 h	30 Min
Messer	Sichtprüfung, Nachschärfen	200-500 h	2-4 h
Antriebsriemen	Spannung prüfen, ggf. nachspannen	100-200 h	15 Min
Verschleißbleche	Dicke messen, bei < 30 % tauschen	1.000-2.000 h	3-6 h
Hydrauliköl	Ölwechsel, Filter tauschen	2.000 h	2 h
Sicherheitseinrichtungen	Funktionsprüfung	Wöchentlich	10 Min

Condition Monitoring: Zustandsüberwachung

Moderne Shredder-Anlagen nutzen Condition Monitoring für vorausschauende Wartung. Überwachte Parameter sind Schwingungen, Temperatur, Leistungsaufnahme und Geräusche. Abweichungen vom Normalbetrieb deuten auf Verschleiß oder Schäden hin.

Schwingungsanalyse erkennt Lagerschäden frühzeitig. Typische Warnsignale sind erhöhte Amplituden bei Lagerfrequenzen oder neue Frequenzkomponenten. Thermografie identifiziert Überlastungen und Kühlungsprobleme. Eine Temperaturerhöhung um 20 °C kann auf stumpfe Messer oder Blockierungen hinweisen.

Sicherheitsaspekte und Normen

Shredder sind Gefahrenquellen und unterliegen strengen Sicherheitsvorschriften. Die Maschinenrichtlinie 2006/42/EG fordert Risikoanalyse und Schutzmaßnahmen. Relevante Normen sind DIN EN ISO 12100 für Maschinensicherheit und DIN EN 619 für Einzugsstellen.

Kritische Gefährdungen

Die Hauptgefährdungen bei Shreddern sind Einzugsgefahr an rotierenden Teilen, Quetschgefahr zwischen Messern und Gehäuse sowie Gefahr durch herausfliegende Partikel. Schutzmaßnahmen folgen dem dreistufigen Konzept: Konstruktion, technische Schutzeinrichtungen, organisatorische Maßnahmen.

Konstruktive Maßnahmen umfassen geschlossene Gehäuse, Verriegelungen und Nachlaufsicherungen. Technische Schutzeinrichtungen sind Lichtgitter, Zweihandschaltungen und Not-Aus-Taster. Organisatorische Maßnahmen beinhalten Betriebsanweisungen, Schulungen und Wartungsprotokolle.

Notwendige Schutzeinrichtungen

• Verriegelte Schutztüren mit Zuhaltung – Öffnen nur bei Stillstand möglich
• Not-Aus-Taster an gut erreichbaren Positionen – mindestens zwei pro Maschine
• Reversierung zum Freigeben von Blockierungen – nur bei entriegelter Schutzeinrichtung
• Geschwindigkeitsüberwachung – Abschaltung bei Überdrehzahl
• Überlastschutz – Abschaltung oder Rutschkupplung bei Blockierung

✅ Lösung: Manipulation von Schutzeinrichtungen ist verboten und gefährlich:

• Schulen Sie Bedienpersonal über Gefahren – Unfälle mit Shreddern sind oft schwerwiegend
• Installieren Sie codierte Verriegelungen – einfaches Überbrücken wird verhindert
• Dokumentieren Sie Wartungsarbeiten – bei Manipulation drohen rechtliche Konsequenzen
• Optimieren Sie Arbeitsabläufe – wenn Schutzeinrichtungen „stören“, liegt meist ein Prozessfehler vor

Digitale Zwillinge und Simulation in der Shredder-Entwicklung

Moderne Shredder-Entwicklung nutzt digitale Werkzeuge zur Optimierung. FEM-Simulation (Finite-Elemente-Methode) analysiert Spannungsverläufe und identifiziert Schwachstellen vor dem ersten Prototyp. MKS-Simulation (Mehrkörpersimulation) optimiert Bewegungsabläufe und Antriebsauslegung.

FEM-Analyse kritischer Bauteile

Wellen und Messer werden per FEM auf Spannungen, Verformungen und Dauerfestigkeit geprüft. Die Simulation berücksichtigt Stoßbelastungen durch transiente Analysen. Kritische Bereiche wie Übergänge und Schweißnähte erhalten feinere Netze für präzisere Ergebnisse.

Typische Erkenntnisse aus FEM-Analysen: Spannungsspitzen an Übergängen lassen sich durch Radiusvergrößerung um 40-60 % reduzieren. Optimierte Messergeometrien senken den Energiebedarf um 10-15 %. Die Investition in FEM-Simulation amortisiert sich meist innerhalb der ersten zwei Entwicklungsprojekte.

Digital Twin für Betriebsoptimierung

Ein Digital Twin bildet den Shredder virtuell ab und nutzt Echtzeitdaten für Optimierung. Sensordaten zu Drehzahl, Drehmoment, Temperatur und Schwingungen fließen ins Modell ein. Das System erkennt Abweichungen vom Sollzustand und schlägt Gegenmaßnahmen vor.

Anwendungen sind vorausschauende Wartung, Prozessoptimierung und Energieeffizienz. Ein Digital Twin kann die optimale Zuführgeschwindigkeit berechnen oder den idealen Zeitpunkt für Messerwechsel vorhersagen. Die Implementierung erfordert allerdings erhebliche Investitionen – wirtschaftlich meist erst ab größeren Anlagen mit mehreren Shreddern.

Wirtschaftlichkeit und Total Cost of Ownership

Die Anschaffungskosten eines Shredders sind nur ein Teil der Gesamtkosten. Die Total Cost of Ownership (TCO) über 10 Jahre umfassen Anschaffung, Energie, Wartung, Verschleißteile und Stillstandskosten.

TCO-Analyse für eine Beispielanlage

Optimierungsansätze für niedrigere Betriebskosten

Energieeffizienz verbessern: Frequenzumrichter zur Drehzahlregelung senken Energieverbrauch um 15-25 %. Hocheffiziente IE4-Motoren reduzieren Verluste um weitere 5-10 %. Eine Investition von 8.000 € in diese Technologien amortisiert sich typischerweise in 2-3 Jahren.

Verschleißkosten senken: Hochwertige Messer kosten 50-100 % mehr, halten aber 150-200 % länger. Die Gesamtkosten pro Tonne Material sinken um 20-30 %. Automatische Nachschärfsysteme verlängern Messereinsatzzeiten um weitere 40 %.

Stillstandszeiten minimieren: Condition Monitoring ermöglicht geplante Wartung statt ungeplanter Ausfälle. Ungeplante Stillstände kosten typischerweise 500-2.000 € pro Stunde durch Produktionsausfall. Bei 50 Stunden vermeidbarem Stillstand pro Jahr beträgt die Ersparnis 25.000-100.000 €.

FAQ: Häufige Fragen zu Shredder-Konstruktion

Welche Drehzahl ist optimal für einen Shredder?

Die optimale Drehzahl hängt vom Material ab. Für gemischte Abfälle und Metalle sind 15-40 U/min üblich – niedrige Drehzahl bedeutet hohes Drehmoment und kräftiges Schneiden. Für Kunststoffe eignen sich 40-80 U/min. Schnellläufer mit 80-150 U/min kommen bei weichen, sortenreinen Materialien zum Einsatz. Als Faustregel: Je härter und heterogener das Material, desto niedriger die Drehzahl.

Wie oft müssen Shredder-Messer gewechselt werden?

Die Standzeit variiert extrem nach Material. Bei Kunststoffen 2.000-4.000 Betriebsstunden, bei Holz 1.000-2.000 Stunden, bei Elektroschrott 500-1.000 Stunden, bei Reifen mit Stahleinlagen nur 200-500 Stunden. Regelmäßiges Nachschärfen alle 200-500 Stunden verlängert die Lebensdauer. Ein Wechselindikator ist die Leistungsaufnahme – steigt sie um 15-20 %, sind die Messer stumpf.

Warum werden Shredder-Wellen so dick dimensioniert?

Drei Gründe: Erstens müssen sie Stoßbelastungen vom 3- bis 5-fachen des Nenndrehmoments standhalten. Zweitens minimiert ein großer Durchmesser die Durchbiegung – wichtig für gleichmäßigen Messerkontakt. Drittens erlaubt eine dicke Welle Nacharbeit bei Verschleiß. Eine typische 200 mm Welle könnte theoretisch mit 120-150 mm auskommen, aber die Sicherheitsreserve zahlt sich in der Praxis aus.

Sind Einwellen- oder Zweiwellen-Shredder besser?

Für unterschiedliche Anwendungen. Einwellen-Shredder mit Gegenmesser eignen sich für sortenreine Materialien und erzeugen homogenere Korngrößen. Zweiwellen-Shredder mit zwei gegenlaufenden Wellen bewältigen heterogene Mischungen besser und haben höheren Durchsatz. Für Hausmüll und gemischte Gewerbeabfälle sind Zweiwellen-Systeme Standard. Für Produktionsabfälle in der Kunststoffindustrie reichen oft Einwellen-Shredder.

Wie schützt man Shredder vor Überlastung?

Mehrere Schutzkonzepte: Rutschkupplungen im Antriebsstrang begrenzen mechanisch das maximale Drehmoment. Abscherstifte an der Welle brechen bei Blockierung und verhindern Schäden. Elektronische Überwachung per Leistungsaufnahme schaltet bei Überlast ab. Hydraulische Antriebe bieten inhärenten Überlastschutz durch Druckbegrenzungsventile. In der Praxis kombiniert man meist mehrere Systeme für Redundanz.

Welche Rolle spielt Verschleißschutz im Gehäuse?

Enorm wichtig und oft unterschätzt. Herausfliegende Partikel treffen mit 10-20 m/s auf Gehäusewände. Ohne Verschleißschutz durchschlagen Metalle das Stahlblech in 500-2.000 Betriebsstunden. Verschleißbleche aus hochmanganhaltigem Stahl (Mn ≥ 12 %) oder Panzerungen aus Hartguss verlängern die Standzeit auf 5.000-15.000 Stunden. Die Investition von 8.000-15.000 € für Verschleißschutz amortisiert sich durch vermiedene Reparaturen und Stillstände innerhalb von 1-2 Jahren.

Fazit: Die richtige Konstruktion entscheidet

Die Konstruktion eines Shredders ist Maschinenbau unter Extrembedingungen. Fünf zentrale Erkenntnisse für die Praxis:

• Dimensionierung mit Sicherheitsreserve: Stoßfaktoren von 3-5 sind keine Übertreibung, sondern überlebenswichtig für lange Standzeiten
• Kerbwirkung ernst nehmen: Große Radien an Übergängen (r ≥ 0,3 · d) verhindern Ermüdungsbrüche und verlängern Wellenlebensdauer um Faktor 2-3
• Werkstoffwahl materialspezifisch: Nicht der härteste Werkstoff ist optimal – die Balance zwischen Härte und Zähigkeit entscheidet über Wirtschaftlichkeit
• Wartung als Investition: Systematische Instandhaltung mit Condition Monitoring reduziert ungeplante Stillstände um 60-80 % und senkt TCO deutlich
• TCO statt Anschaffungspreis: Energiekosten und Personal dominieren mit über 75 % – eine 10 % effizientere Maschine rechnet sich immer

Die Zukunft der Shredder-Technologie liegt in intelligenter Vernetzung: Digital Twins, vorausschauende Wartung und adaptive Prozessregelung erhöhen Verfügbarkeit und Effizienz. Doch das Fundament bleibt solide Maschinenbau-Konstruktion mit Verständnis für die extremen Betriebsbedingungen.

Im nächsten Teil der Serie (Messergeometrie & Schneidspalt) zeigen wir, wie Sie durch richtige Einstellung von Schneidwinkeln und Schneidspalt die Standzeit Ihrer Messer verdoppeln können – ohne teurere Werkstoffe einsetzen zu müssen.

Quellen und weiterführende Hinweise

• DIN 743: Tragfähigkeitsberechnung von Wellen und Achsen
• ISO 281: Dynamische Tragzahlen und nominelle Lebensdauer für Wälzlager
• DIN EN ISO 12100: Sicherheit von Maschinen – Allgemeine Gestaltungsleitsätze
• VDI 2230: Systematische Berechnung hochbeanspruchter Schraubenverbindungen
• Fachzeitschriften: Aufbereitungstechnik, Recycling Magazin, Müll und Abfall
• Herstellerdatenblätter führender Anbieter (Lindner, Untha, Vecoplan, WEIMA)
