Wie deutsche KMU mit der richtigen Protokollstrategie die Datenlücke zwischen Produktion und Cloud schließen
Die Datenlücke zwischen Produktion und Cloud schließen
In vielen deutschen Maschinenbauunternehmen schlummert ein ungenutzter Schatz: Maschinendaten bleiben auf dem Shopfloor gefangen, während die Cloud-Infrastruktur ungenutzt auf wertvolle Echtzeit-Informationen wartet. Die zentrale Herausforderung liegt nicht in der fehlenden Technologie, sondern in der intelligenten Verbindung zweier Welten – der robusten, sicherheitskritischen Produktion und der skalierbaren, analysestarken Cloud.
TL;DR – Kernpunkte in 60 Sekunden
- OPC UA ist der Industriestandard für semantisch reiche Maschinenkommunikation am Shopfloor mit integrierter Sicherheit
- MQTT überzeugt als leichtgewichtiges Publish/Subscribe-Protokoll für effizienten Cloud-Transport
- Die Kombination beider Protokolle nutzt ihre jeweiligen Stärken optimal: OPC UA lokal für Kontext und Sicherheit, MQTT für skalierbare Cloud-Anbindung

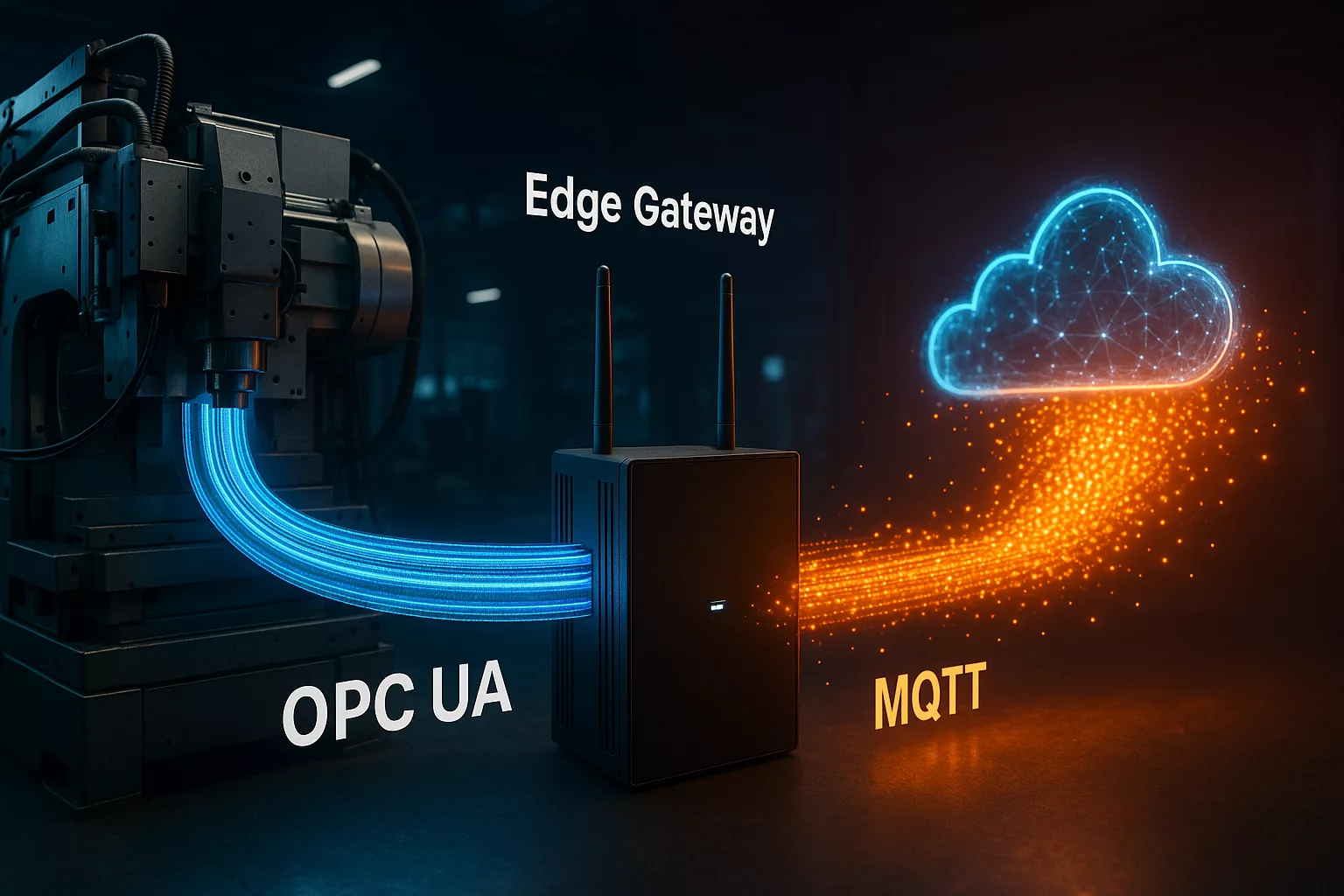

- Edge Gateways fungieren als Übersetzer und Datenfilter zwischen beiden Welten
- Diese Architektur ermöglicht Predictive Maintenance, Qualitätsoptimierung und neue datengetriebene Geschäftsmodelle
Die Relevanz dieser Integration zeigt sich besonders deutlich im Kontext von Industrie 4.0: Unternehmen, die ihre Produktionsdaten intelligent in die Cloud überführen, erschließen sich Potenziale für vorausschauende Wartung, standortübergreifende Qualitätsanalysen und KI-gestützte Prozessoptimierung. Eine VDMA-Studie aus 2024 belegt, dass 68 Prozent der befragten Maschinenbauer die Cloud-Anbindung als zentralen Wettbewerbsfaktor betrachten – doch nur 31 Prozent haben eine durchgängige Datenstrategie vom Sensor bis zur Cloud implementiert.
Hier kommen OPC UA (Open Platform Communications Unified Architecture) und MQTT (Message Queuing Telemetry Transport) ins Spiel. Beide Protokolle haben sich als Schlüsseltechnologien etabliert, doch ihre wahre Stärke entfalten sie erst in der gemeinsamen Anwendung: OPC UA sorgt für semantisch strukturierte, sichere Datenkommunikation am Shopfloor, während MQTT die Daten effizient und skalierbar in Cloud-Plattformen transportiert.
Warum die Datenreise vom Shopfloor in die Cloud so wichtig ist
Vorteile der Cloud-Anbindung
1. Globale Datenanalyse und Visualisierung
Produktionsstandorte in München, Wiesbaden und Shanghai liefern Daten an ein zentrales Dashboard. Fertigungsleiter können in Echtzeit erkennen, welche Anlage optimierungsbedürftig ist – unabhängig vom Standort. Cloud-basierte Business-Intelligence-Tools wie Microsoft Power BI oder Grafana ermöglichen standortübergreifende Benchmarks und Trendanalysen.
2. Skalierbare Rechenleistung für KI und Machine Learning
Die Cloud bietet nahezu unbegrenzte Compute-Ressourcen für rechenintensive Aufgaben. Ein mittelständisches Unternehmen kann ohne eigene Hochleistungsserver neuronale Netze trainieren, um Qualitätsmängel automatisch zu erkennen oder Verschleißmuster vorherzusagen. Pay-per-Use-Modelle (z.B. AWS SageMaker, Azure ML) machen KI auch für KMU wirtschaftlich attraktiv.
3. Zentrale Verwaltung und Fernwartung
Software-Updates, Konfigurationsänderungen und Ferndiagnosen lassen sich zentral orchestrieren. Ein Maschinenhersteller kann von Deutschland aus Anlagen beim Kunden in Brasilien warten, Fehler diagnostizieren und Parameter anpassen – ohne Vor-Ort-Einsatz. Das spart Reisekosten und minimiert Stillstandzeiten.
4. Entwicklung neuer datengetriebener Services
Aus Produktionsdaten entstehen neue Geschäftsmodelle: „Machine-as-a-Service“ mit verbrauchsabhängiger Abrechnung, vorausschauende Wartungsverträge oder Performance-Garantien mit Echtzeit-Monitoring. Die Cloud ermöglicht die technische Basis für solche Dienstleistungen.
Herausforderungen bei der Integration
Trotz der offensichtlichen Vorteile stehen Unternehmen vor erheblichen Hürden:
- Datenvolumen: Moderne Produktionsanlagen erzeugen täglich Gigabytes an Maschinendaten. Die ungefilterte Übertragung in die Cloud würde Netzwerkbandbreite und Speicherkosten in die Höhe treiben. Ein Druckgusszentrum mit 50 IoT-Sensoren pro Maschine kann bei 100 Hz Abtastrate leicht 4,3 GB pro Stunde generieren.
- Latenz: Kritische Steuerungsentscheidungen (z.B. Notabschaltungen) dürfen nicht von Cloud-Antwortzeiten abhängig sein. Round-Trip-Zeiten von 50–200 ms in die Cloud sind für Echtzeitsteuerung inakzeptabel.
- Sicherheit: Produktionsnetzwerke waren traditionell luftdicht von der Außenwelt getrennt. Cloud-Anbindung öffnet potenzielle Angriffsvektoren. Verschlüsselung, Authentifizierung und Netzwerksegmentierung sind essentiell.
- Integrationskomplexität: Heterogene Maschinenparks mit unterschiedlichen Steuerungen (Siemens, Beckhoff, FANUC) und proprietären Protokollen erschweren die einheitliche Datenerfassung.
Diese Herausforderungen machen deutlich: Eine erfolgreiche Shopfloor-to-Cloud-Integration erfordert eine durchdachte Architektur, die lokale Intelligenz (Edge Computing) mit Cloud-Skalierbarkeit verbindet. Genau hier entfaltet die Kombination von OPC UA und MQTT ihre Stärke.
OPC UA: Der robuste Standard für den Shopfloor
INDUSTRIESTANDARD
Was ist OPC UA?
OPC UA (Open Platform Communications Unified Architecture) ist ein plattformunabhängiger, serviceorientierter Kommunikationsstandard für die industrielle Automation. Im Gegensatz zu seinem Vorgänger OPC Classic (der auf Windows und COM/DCOM basierte) funktioniert OPC UA betriebssystemübergreifend auf Linux, Windows, embedded Systems und sogar Mikrocontrollern.
Der Standard wurde von der OPC Foundation entwickelt und wird von allen großen Automatisierungsherstellern unterstützt (Siemens, ABB, Schneider Electric, Rockwell Automation, B&R, etc.). Die Spezifikation ist öffentlich verfügbar und wird kontinuierlich durch Arbeitsgruppen weiterentwickelt.
Die drei Säulen von OPC UA
- Informationsmodell: Nicht nur Rohdaten, sondern semantische Beschreibung – eine Temperatur ist nicht nur „23.5“, sondern „Lagertemperatur Motor A, Einheit °C, Grenzwert 80°C“
- Sicherheit: Transport Layer Security (TLS), Zertifikats-basierte Authentifizierung, Verschlüsselung und Signierung sind Kern-Features, keine nachträglich aufgepfropften Add-ons
- Interoperabilität: Standardisierte Dienste (Read, Write, Subscribe, Method Call) ermöglichen herstellerübergreifende Kommunikation
Stärken von OPC UA im Produktionsumfeld
1. Semantische Datenbeschreibung (Kontext statt nur Rohdaten)
OPC UA überträgt nicht nur Zahlenwerte, sondern strukturierte Informationsmodelle. Eine Fräsmaschine wird als Objekt mit Eigenschaften (Drehzahl, Vorschub, Werkzeugposition) und Methoden (Start, Stop, ToolChange) dargestellt. Client-Anwendungen können automatisch die Struktur erkunden und verstehen, welche Daten verfügbar sind – ohne manuelle Konfiguration.
Beispiel: Ein OPC UA Node Machine.Spindle.Speed trägt Metadaten wie Einheit (rpm), Datentyp (Double), Zugriffsrechte (read-only) und Engineering Units direkt mit sich. Ein generisches Visualisierungstool kann diese Informationen automatisch auswerten und korrekt darstellen.
2. Integrierte Sicherheitsmechanismen
OPC UA bietet Security auf drei Ebenen:
- Transport: TLS 1.2/1.3 verschlüsselt die Kommunikation
- Authentifizierung: X.509-Zertifikate identifizieren Client und Server gegenseitig
- Autorisierung: Rollenbasierte Zugriffskontrollen (Role-Based Access Control) steuern, wer welche Daten lesen/schreiben darf
Diese Sicherheitsarchitektur erfüllt Anforderungen der IEC 62443 (Industrial Security Standard) und ist DSGVO-konform implementierbar.
3. M2M-Kommunikation und OT-IT-Integration
OPC UA verbindet die Operational Technology (OT) – SPSen, Sensoren, Antriebe – mit der IT-Welt (MES, ERP, SCADA). Ein OPC UA Server auf einer Siemens S7-1500 kann direkt mit einem SAP-System kommunizieren, ohne proprietäre Middleware. Das reduziert Integrationskomplexität und -kosten erheblich.
Typische Anwendungsfälle am Shopfloor
SPS-Anbindung
Moderne SPSen (z.B. Siemens S7-1500, Beckhoff CX-Serie, B&R X20) haben OPC UA Server integriert. Prozessvariablen der SPS werden als OPC UA Nodes exponiert und können von SCADA-Systemen, MES oder Edge Gateways ausgelesen werden.
Maschinendaten-Erfassung
Retrofit-Lösungen statten ältere Maschinen mit OPC UA aus: Ein Industrie-PC mit OPC UA Server sammelt Daten über Modbus TCP, PROFINET oder analoge Signale und stellt sie strukturiert über OPC UA zur Verfügung.
Prozesssteuerung
OPC UA unterstützt nicht nur Datenabfrage (Monitoring), sondern auch Methodenaufrufe. Ein übergeordnetes System kann per OPC UA ein Rezept an eine Maschine senden, Parameter ändern oder einen Produktionsjob starten.
