Warum Toleranzen gerade jetzt entscheidend werden

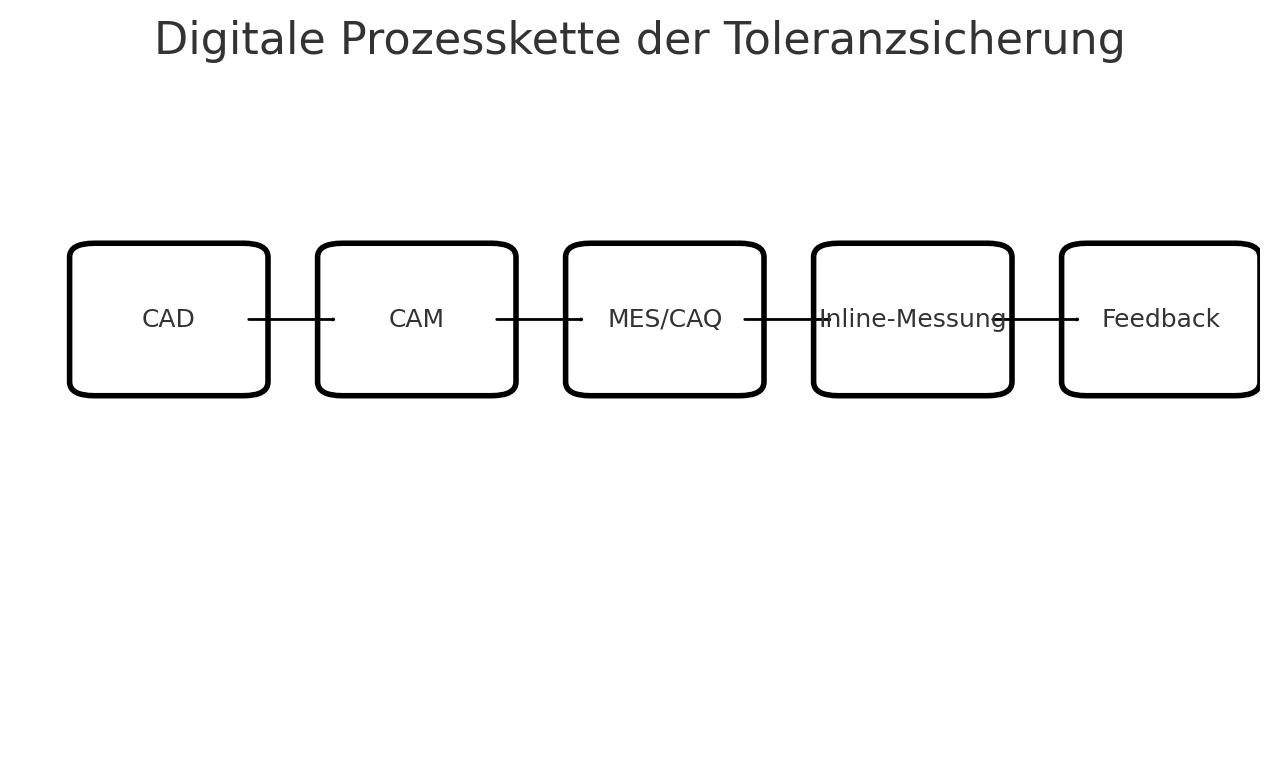

Deutsche Maschinenbauer stehen vor einem Spagat: Die Anforderungen an Präzision steigen kontinuierlich, während gleichzeitig der Kostendruck zunimmt. Mit Industrie 4.0 und KI-gestützter Qualitätssicherung werden Toleranzen Teil einer digitalen Prozesskette – von der Konstruktion über die Fertigung bis zur Prüfung.

Branchenumfragen berichten, dass viele KMUs mit unnötig engen Toleranzen arbeiten und dadurch die Fertigungskosten deutlich erhöhen – häufig ohne messbaren Qualitätsvorteil. Gleichzeitig bleiben Potenziale aus digitaler Toleranzüberwachung und vorausschauender Qualitätssicherung ungenutzt.

Der Schlüssel liegt in einem systematischen Toleranzmanagement, das bewährte Konstruktionsprinzipien mit modernen Technologien verbindet.

Was Toleranzen wirklich bedeuten: Mehr als nur Plus-Minus

Die Grundlagen ohne Fachchinesisch

Eine Toleranz definiert den zulässigen Abweichungsbereich einer Bemaßung vom Nennmaß. Jede Toleranz beeinflusst Fertigungskosten, Funktionalität, Montierbarkeit und Lebensdauer.

Praxisbeispiel: Eine Bohrung mit Ø10 H7 (+0,015/0 mm) kostet in der Serienfertigung oft deutlich mehr als dieselbe Bohrung mit H9 (+0,043/0 mm) – sofern die engere Toleranz funktional nicht zwingend ist.

Toleranzsysteme verstehen und nutzen

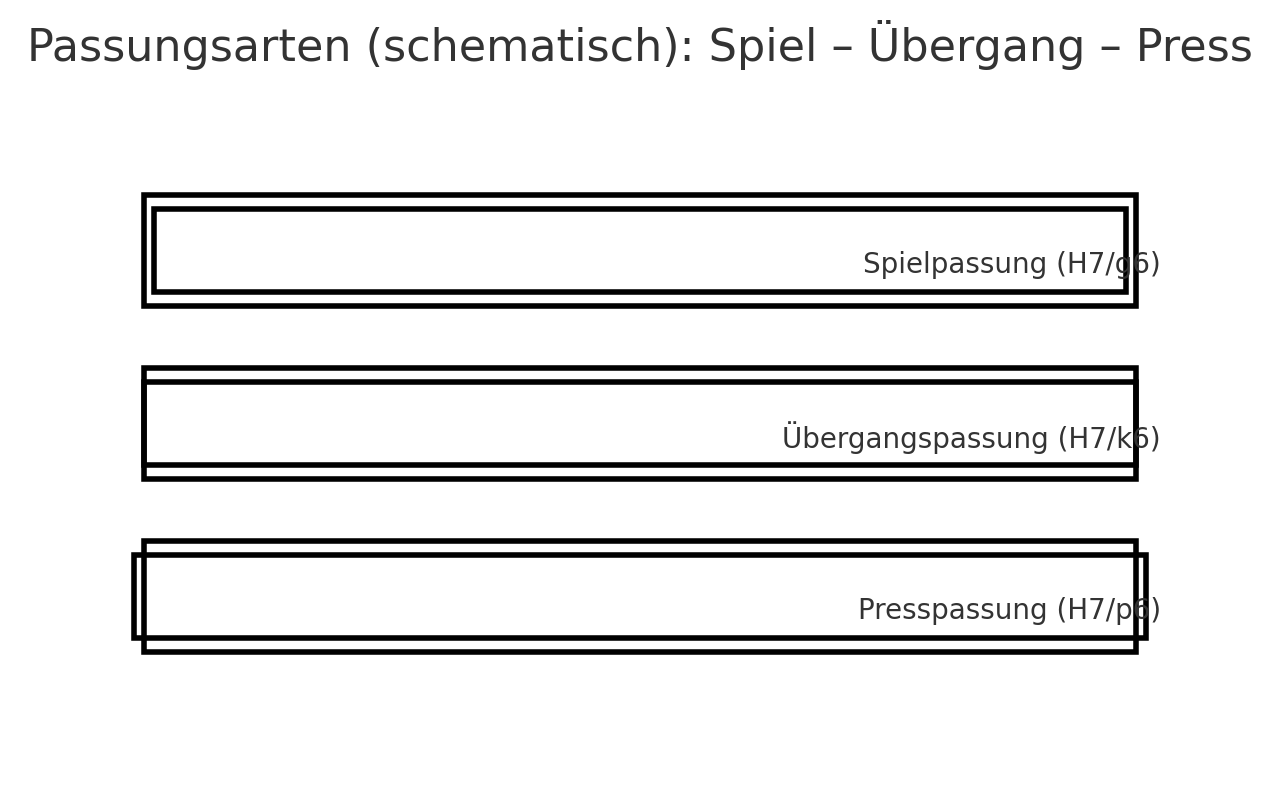

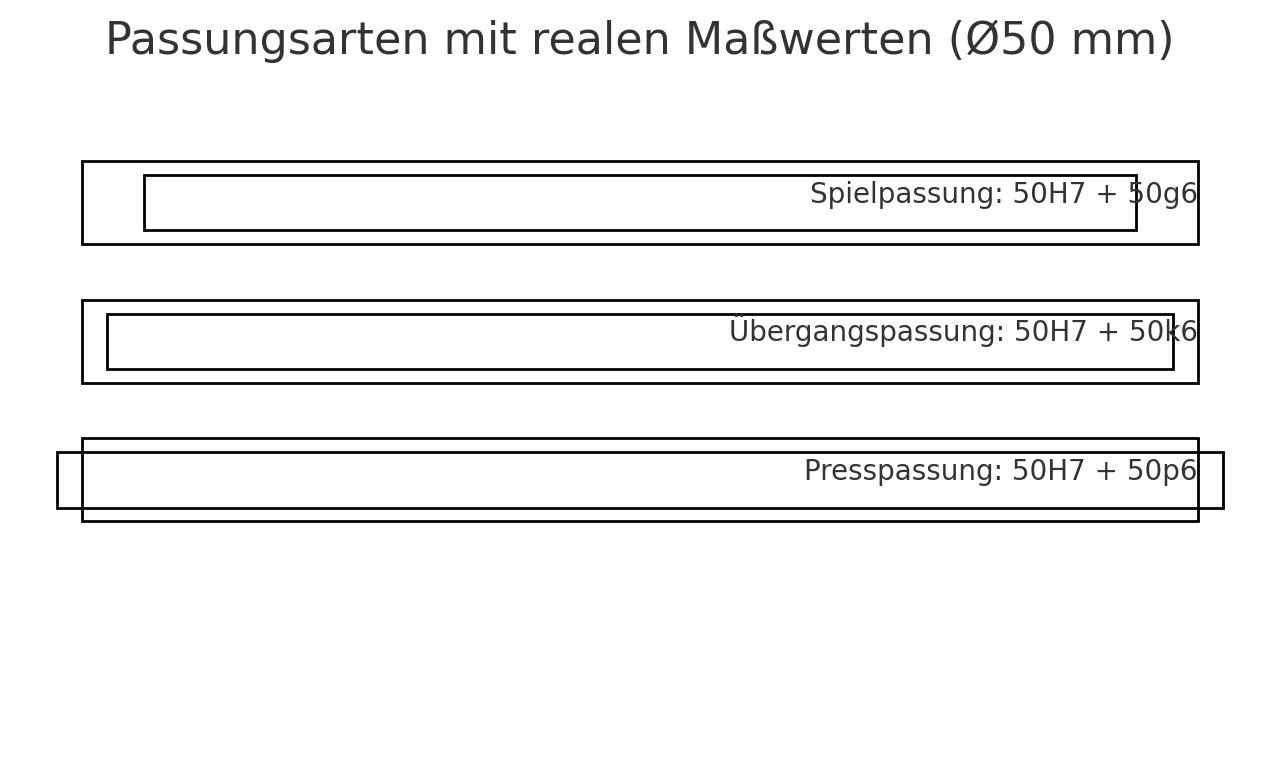

Das ISO-Toleranzsystem (IT1–IT18) bildet das Fundament moderner Konstruktion. Für KMUs decken IT6–IT12 den Großteil der Anwendungen ab. Die Passungsarten Spiel-, Übergangs- und Presspassung bestimmen das Zusammenwirken von Welle und Bohrung. CAD-Systeme unterstützen die Berechnung, das Verständnis der Prinzipien bleibt jedoch unverzichtbar. Besonders bei Welle-Nabe-Verbindungen ist die richtige Passungswahl entscheidend – mehr dazu in unserem Artikel über Konstruktionsrichtlinien für Wellen und Naben.

Toleranzauslegung: Systematisch statt nach Bauchgefühl

Funktionsgerechte Tolerierung als Grundprinzip

Identifiziere kritische Funktionsmaße und toleriere nur diese eng. Alle übrigen Maße erhalten Standardtoleranzen nach ISO 2768. Das spart Zeit und Kosten, ohne die Funktion zu gefährden.

Toleranzketten beherrschen

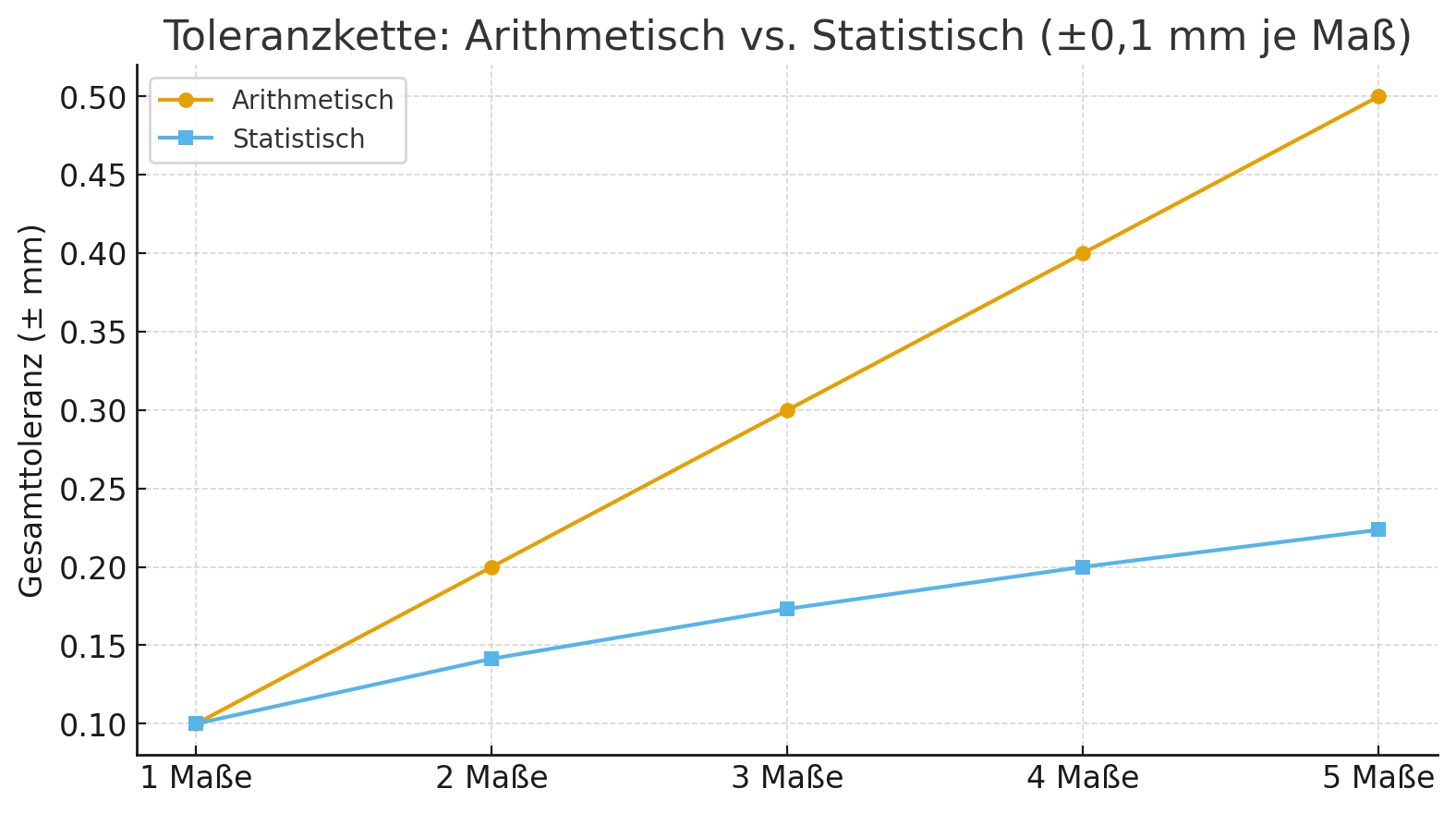

In Baugruppen addieren sich Einzeltoleranzen zu Toleranzketten. Realistische Ergebnisse liefert die statistische Toleranzrechnung (Wurzel aus der Quadratsumme) statt der ungünstigsten arithmetischen Addition.

Fertigungsverfahren und ihre Toleranzmöglichkeiten

Drehen/Fräsen: typ. IT7–IT9 (unter optimalen Bedingungen IT6). Schleifen: IT5–IT7. Läppen/Honen: IT3–IT5 (mit entsprechenden Kosten). Additive Verfahren: meist IT12–IT14; kritische Flächen lassen sich durch Nachbearbeitung auf IT7 bringen. Die additive Fertigung entwickelt sich kontinuierlich weiter – mit Laser Powder Bed Fusion (LPBF) sind heute bereits IT9-IT10 direkt erreichbar, hybride Verfahren kombinieren 3D-Druck mit spanender Nachbearbeitung für präzise Endgeometrien.

Digitale Toleranzüberwachung: Mehr als nur messen

Inline-Messtechnik wird Standard

Moderne Bearbeitungszentren integrieren Messtaster direkt in den Fertigungsprozess. Kritische Maße werden kontinuierlich überwacht; automatische Werkzeugkorrekturen reduzieren Ausschuss und erhöhen die Prozesssicherheit.

KI-gestützte Qualitätsvorhersage

Machine-Learning-Algorithmen erkennen Muster in Prozessdaten (Drift, Verschleiß, Temperatur), prognostizieren Grenzwertverletzungen und empfehlen Eingriffe. Digitale Zwillinge erlauben Simulationen von Toleranzstrategien vor Investitionen. Parallel dazu unterstützen KI-Copilots in CAD/CAM Konstrukteure bereits bei der Toleranzauslegung – sie schlagen fertigungsgerechte Toleranzen vor, prüfen Toleranzketten automatisch und warnen vor übertolerierter Konstruktion.

Toleranzmanagement in der Praxis

Konstruktion systematisch angehen

Toleranzgerechte Konstruktion beginnt in der Konzeptphase: Funktionsanforderungen → minimale nötige Toleranzen → passendes Fertigungsverfahren. So vermeidest du Overengineering und Sonderlösungen. Diese systematische Vorgehensweise ist ein zentraler Bestandteil des Projektmanagements im Maschinenbau – wer Toleranzen bereits in der Konzeptphase richtig plant, vermeidet teure Korrekturschleifen in der Konstruktion und Fertigung.

Qualitätssicherung optimieren

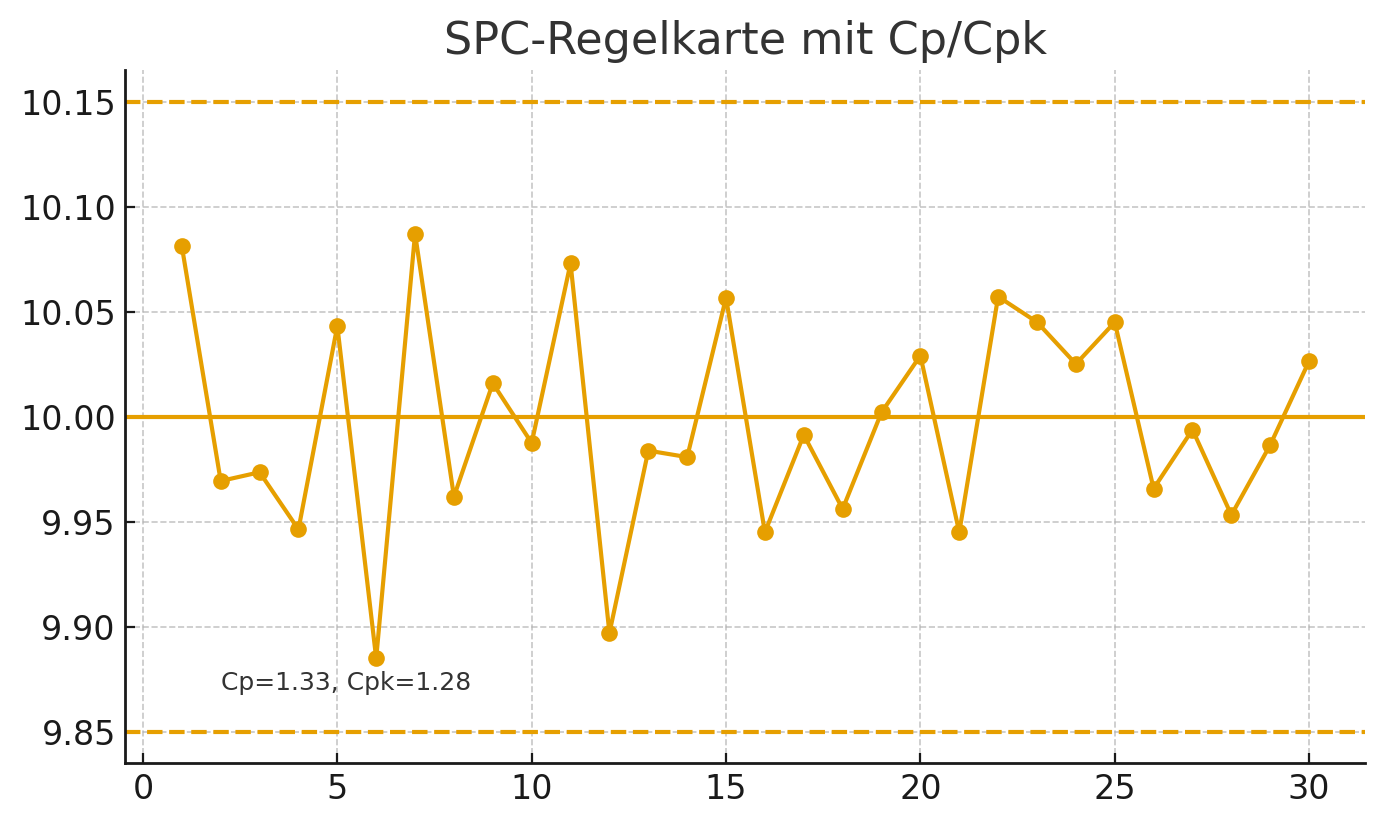

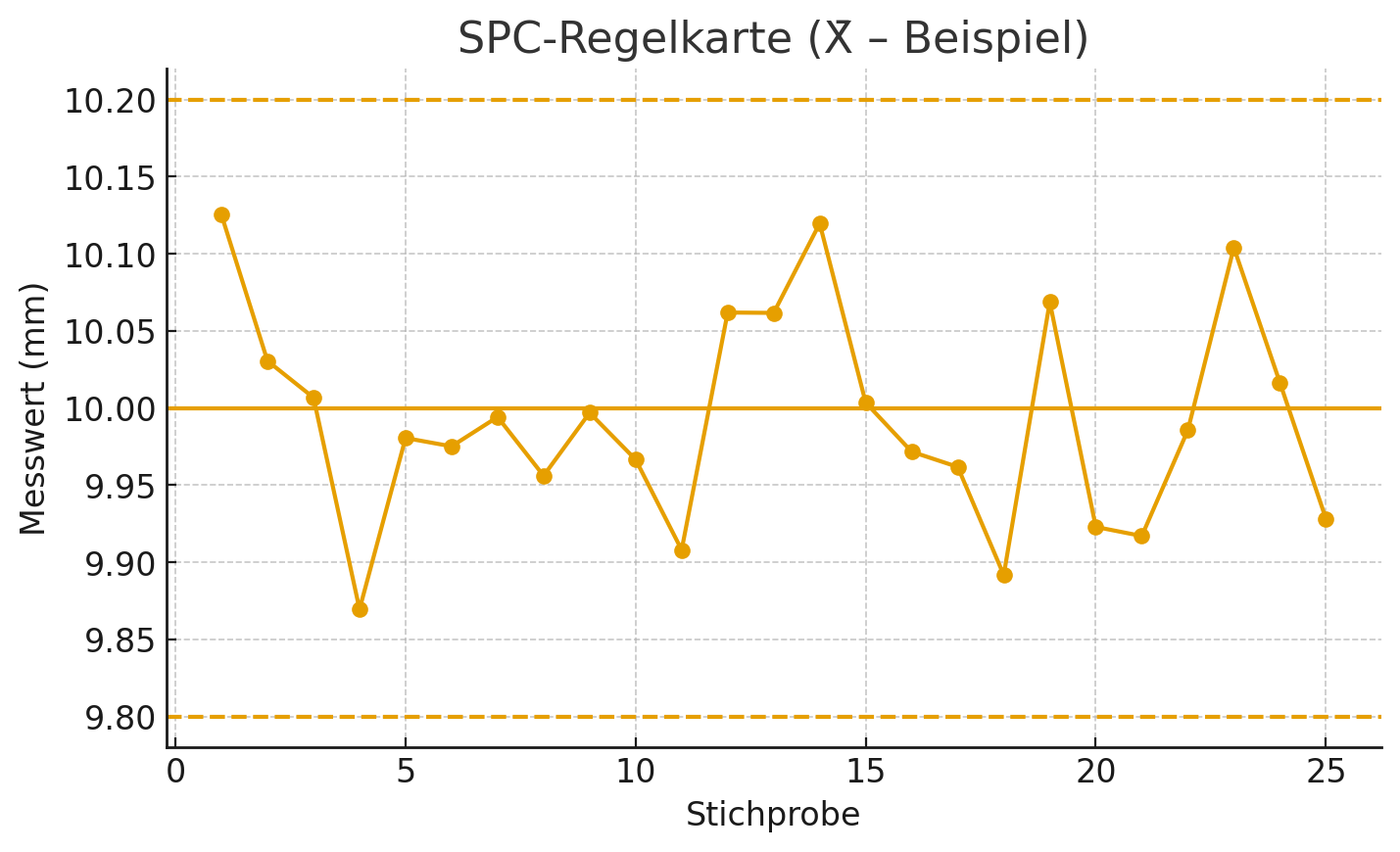

SPC hält Prozesse stabil. CAQ-Systeme werten Messdaten automatisch aus und warnen vor Abweichungen, bevor Ausschuss entsteht. Viele Lösungen sind heute auch für KMUs wirtschaftlich.

Lieferantenmanagement einbeziehen

Kommuniziere Anforderungen und Funktion klar. Lieferanten mit Funktionsverständnis schlagen oft kostengünstigere Wege vor. QR-Codes auf Zeichnungen verlinken zu 3D-Modellen/Prüfanweisungen und reduzieren Missverständnisse.

Kosten-Nutzen-Optimierung bei Toleranzen

Die versteckten Kosten erkennen

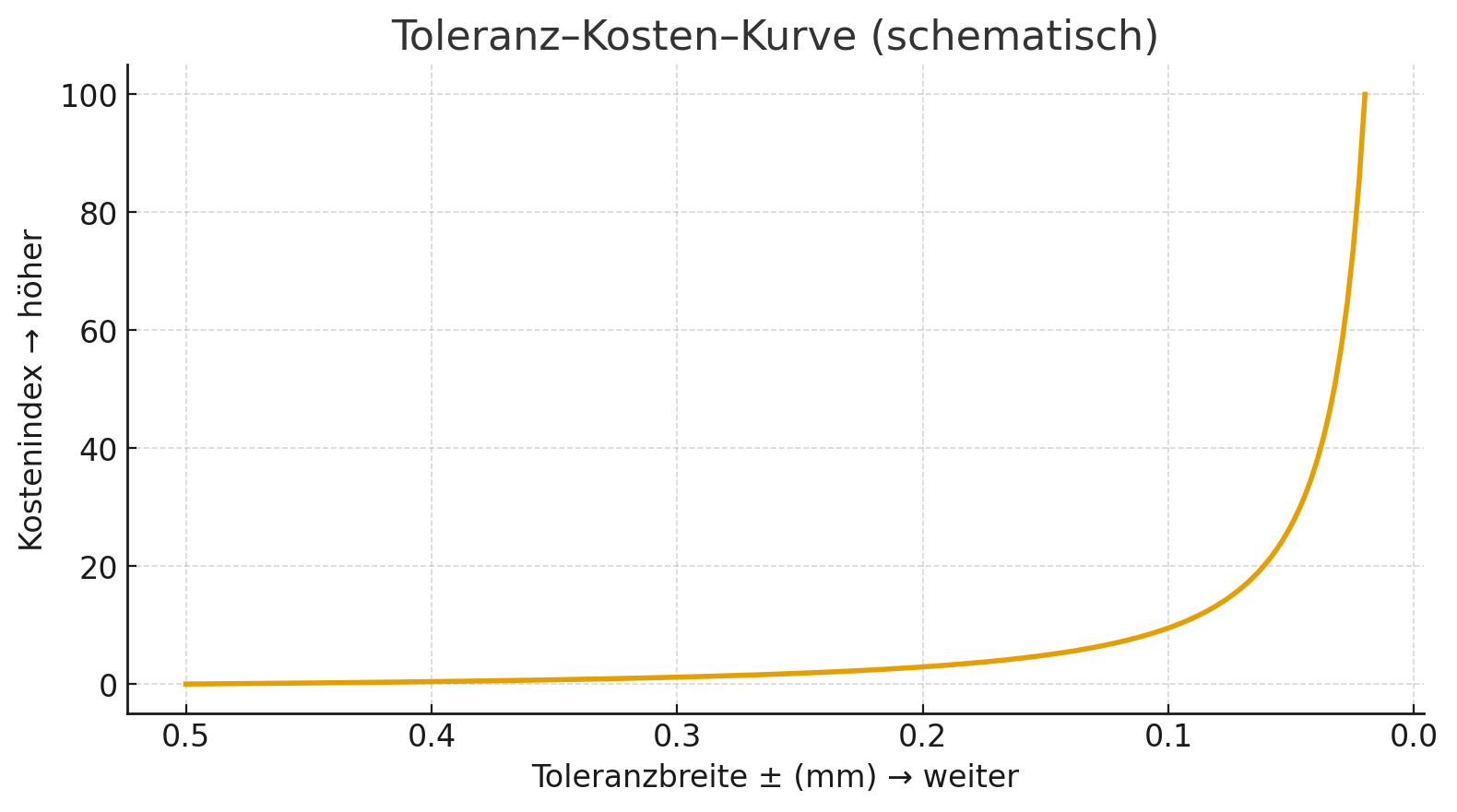

Neben Bearbeitungskosten steigen auch Prüfaufwand, Werkzeugkosten, Rüstzeiten und Ausschussraten. Eine Reduzierung von IT7 auf IT8 kann Gesamtkosten signifikant senken – wenn die Funktion es zulässt.

Digitale Tools für Toleranzoptimierung

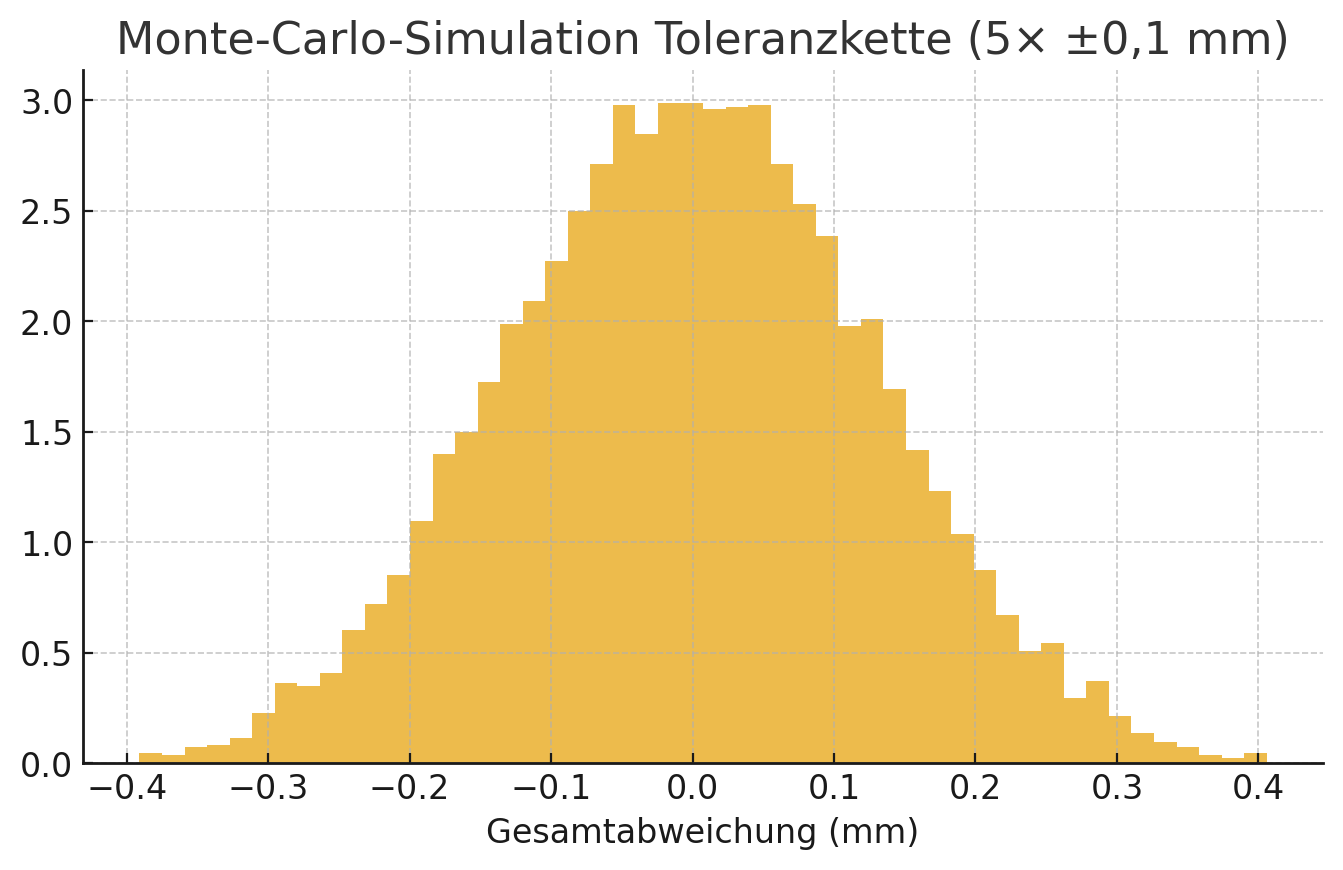

Toleranzsimulation (inkl. Monte-Carlo) zeigt Auswirkungen über die gesamte Baugruppe. Moderne CAD-Software für den Maschinenbau bietet integrierte Toleranzanalyse-Werkzeuge, die Monte-Carlo-Simulationen direkt im 3D-Modell ermöglichen – von SolidWorks über Inventor bis NX. KI-basierte Optimierung balanciert Funktion und Kosten und schlägt Varianten vor.

Industrie 4.0 und smarte Toleranzkontrolle

Vernetzte Qualitätssicherung

IoT-Sensoren überwachen Temperatur, Verschleiß, Schwingungen – Faktoren mit direktem Einfluss auf Toleranzen. Predictive Maintenance wechselt Werkzeuge zustandsbasiert statt intervallbasiert.

Blockchain für Toleranznachweise

In regulierten Branchen gewinnt die manipulationssichere Dokumentation an Bedeutung. Blockchain kann Prüfprozesse rückverfolgbar machen; Kund:innen erhalten via QR-Code Einblick in Fertigungs- und Prüfhistorie.

Normen und Standards im Überblick

DIN EN ISO 286: Das Fundament

Definiert das internationale Toleranz- und Passungssystem (Teil 1 Grundlagen, Teil 2 Tabellen). Wer die Norm beherrscht, arbeitet weltweit konsistent und vermindert Missverständnisse.

Geometrische Tolerierung nach ISO 1101

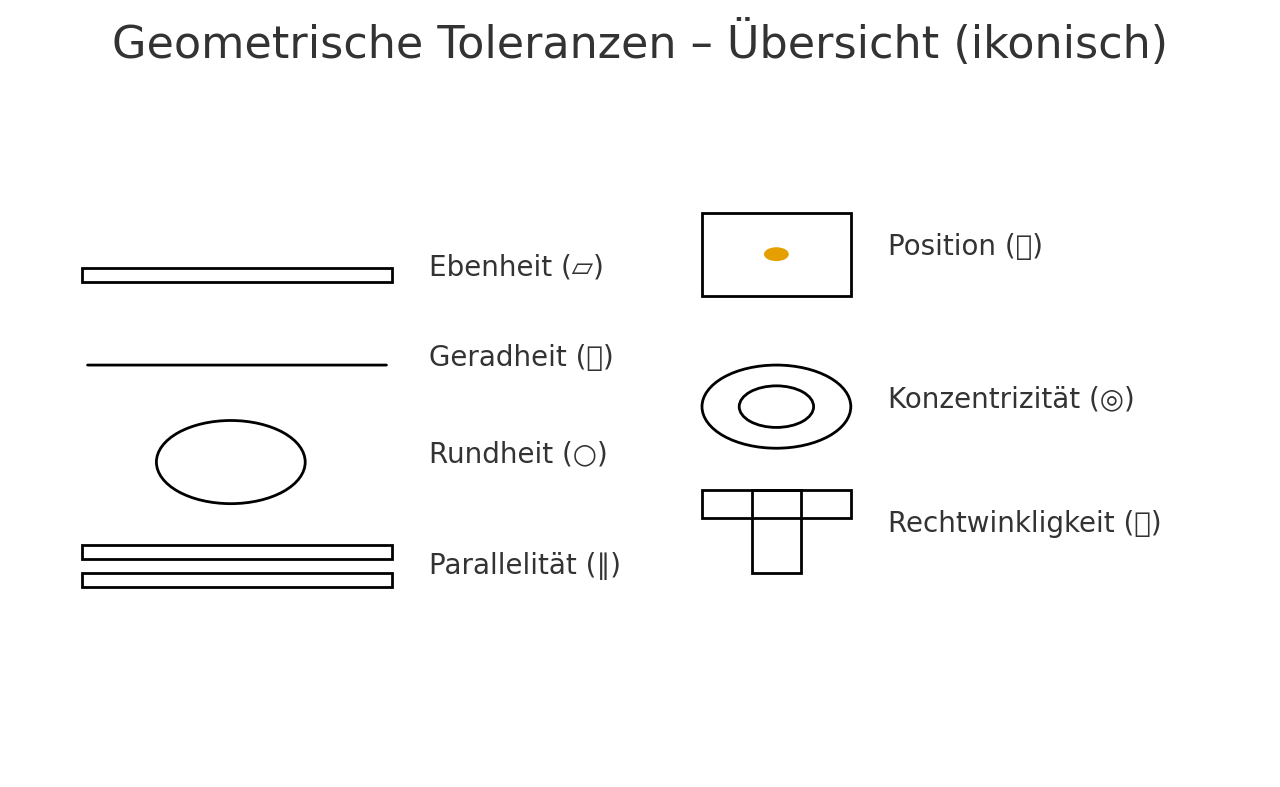

Form- und Lagetoleranzen werden mit international einheitlicher Symbolik spezifiziert. Moderne CAD-Systeme unterstützen ISO-GPS immer besser und können Prüfpläne automatisiert ableiten.

Mehr über geometrische Toleranzen lesen Sie hier.

Ein besonders häufiger Anwendungsfall sind Ebenheitstoleranzen im Maschinenbau – gerade bei Dichtflächen, Montageflächen und Führungsbahnen ist die richtige Spezifikation entscheidend.

Branchenspezifische Ergänzungen

Automotive nutzt u. a. PPAP und MSA; die Luftfahrt AS9100. Für Zulieferer wichtig, die in regulierte Märkte expandieren.

Zukunftstrends: Wohin entwickelt sich die Toleranztechnik?

Adaptive Fertigungsprozesse

Selbstlernende Systeme passen Parameter dynamisch an, um Toleranzen optimal auszunutzen. Zielbild: Anlagen, die Toleranzstrategien kontinuierlich optimieren – KI-unterstützt, menschlich überwacht.

Digitale Toleranz-Zwillinge

Virtuelle Replikate von Fertigungsprozessen testen Toleranzszenarien, bevor reale Teile entstehen. Das reduziert Entwicklungszeiten und -risiken und verbessert die Anläufe.

FAQ: Die wichtigsten Fragen zu Toleranzen im Maschinenbau

Wie eng sollten Toleranzen wirklich sein?

So eng wie funktional nötig, so weit wie möglich. In der Praxis kommen 70–80 % der Maße mit Standardtoleranzen nach ISO 2768 aus; nur funktionskritische Maße benötigen engere Toleranzen. Faustregel: Jede Toleranzhalbierung verdoppelt die Kosten – das muss gut begründet sein.

Welche Software hilft bei der Toleranzberechnung?

Moderne CAD-Systeme (z. B. SolidWorks, Inventor, NX) besitzen Analysewerkzeuge. Für komplexe Fälle eignen sich Spezialtools wie CETOL 6σ oder 3DCS. Für viele KMU-Anwendungen genügen Excel-basierte Rechner.

Wie dokumentiere ich Toleranzen rechtssicher?

Vollständige Prüfprotokolle mit Rückverfolgbarkeit sind Pflicht. Digitale Systeme erfassen und archivieren Messdaten automatisch; QR-Codes auf Bauteilen können zur Historie verlinken. Kalibrierungsnachweise nicht vergessen.

Was bringt KI bei der Toleranzüberwachung?

KI erkennt Muster in Messdaten, prognostiziert Toleranzverletzungen und unterstützt die Optimierung zwischen Funktion und Kosten. Größter Nutzen entsteht durch kontinuierliche Verbesserungen auf Basis von Echtzeitdaten.

Wie gehe ich mit Toleranzketten um?

Nutze statistische Toleranzrechnung (Gesamttoleranz = √(T₁²+…+Tₙ²)) statt rein arithmetischer Addition. Identifiziere Schlüsselmaße und fertige diese besonders genau; unkritische Maße dürfen weiter toleriert sein.

Die Zukunft gehört der intelligenten Tolerierung

Toleranzen im Maschinenbau entwickeln sich von statischen Vorgaben zu dynamischen, datenbasierten Qualitätsparametern. KMUs, die bewährte Konstruktionsprinzipien mit modernen Verfahren und intelligenter Datennutzung kombinieren, erreichen höhere Qualität bei niedrigeren Kosten.
