Wenn Maschinenteile früher versagen als geplant

Die Konstruktion stimmt, die Berechnung passt, die Fertigung war sauber – und trotzdem zeigen sich nach wenigen Monaten erste Risse an der Antriebswelle. Szenarien wie diese sind im deutschen Maschinenbau keine Seltenheit und führen oft zu derselben Erkenntnis: Die Geometrie allein entscheidet nicht über die Lebensdauer. Entscheidend ist der Werkstoff.

Während moderne CAD-Systeme und FEM-Simulationen immer ausgefeilter werden, bleibt die Materialauswahl eine Disziplin, die Erfahrung und Fingerspitzengefühl verlangt. Gerade bei hochbelasteten Komponenten – Wellen, Zahnräder, Bolzen, Kupplungen – trennt sich hier die Spreu vom Weizen. Die Frage lautet nicht mehr nur „Wie dick muss das Bauteil sein?“, sondern vor allem: „Welche Stahlgüte verträgt die tatsächliche Belastung?“

Genau hier entscheidet die Erfahrung in der Werkstoffauswahl über Erfolg oder vorzeitigen Ausfall. Besonders spannend wird es bei der Wahl zwischen klassischen Baustählen und legierten Vergütungsstählen. Der Unterschied wirkt auf den ersten Blick marginal, in der Praxis aber entscheidet er über Standzeiten, Wartungsintervalle und letztlich über die Wirtschaftlichkeit der gesamten Maschine.

Warum Werkstoffwahl mehr ist als ein Eintrag in der Stückliste

Die Auswahl des passenden Stahls beeinflusst weit mehr als nur die mechanischen Kennwerte. Sie wirkt sich direkt auf Fertigungskosten, Wärmebehandlungsmöglichkeiten und Verschleißverhalten aus. Ein vermeintlich günstiger Standardstahl kann sich als teure Fehlentscheidung erweisen, wenn Bauteile frühzeitig getauscht werden müssen oder die Maschine ungeplant stillsteht.

Dabei spielen mehrere Faktoren zusammen: die Art der Belastung – statisch, dynamisch oder stoßartig – sowie Umgebungseinflüsse wie Temperatur oder Schmierung. Hinzu kommen fertigungstechnische Aspekte: Lässt sich das Material gut zerspanen? Welche Wärmebehandlungen sind möglich? Und nicht zuletzt: Welche Sicherheits- und Lebensdaueranforderungen stellt der Anwendungsfall?

Erfahrene Konstrukteure wägen all diese Randbedingungen ab, bevor die Stahlgüte in der Zeichnung festgelegt wird. Doch gerade bei kleineren und mittleren Unternehmen fehlt oft die Zeit oder die Datenbasis, um verschiedene Werkstoffe systematisch zu vergleichen. Das führt dazu, dass aus Gewohnheit oder Verfügbarkeit gewählt wird – nicht immer zum Vorteil der Maschine.

Praxisvergleich: Welche Stahlgüte hält länger?

C45 ist ein unlegierter Vergütungsstahl, robust, preiswert und gut verfügbar. Er erreicht nach dem Vergüten (Härten und Anlassen) Zugfestigkeiten bis ca. 800 MPa und wird typischerweise für Wellen, Bolzen oder Maschinenteile mit mittlerer Beanspruchung eingesetzt. Seine Streckgrenze liegt bei rund 355 MPa, die Zähigkeit ist ausreichend für viele Standardanwendungen. Allerdings zeigt C45 bei hohen Belastungswechseln oder ungünstigen Umgebungsbedingungen schnell seine Grenzen.

42CrMo4 hingegen ist ein legierter Vergütungsstahl mit Chrom und Molybdän. Diese Legierungselemente verbessern nicht nur die Festigkeit – Zugfestigkeiten bis ca. 1100 MPa sind üblich –, sondern erhöhen auch die Anlassbeständigkeit und Zähigkeit. Die Streckgrenze erreicht etwa 700–900 MPa. Damit eignet sich 42CrMo4 besonders für hochbelastete Maschinenteile wie Getriebewellen, Kurbelwellen oder Verbindungselemente, die zyklischen Lasten ausgesetzt sind.

Praxis: Der Einsatz von 42CrMo4 kann die Lebensdauer einer Komponente um 30–50 % verlängern, wenn das Bauteil wechselnden Belastungen standhalten muss. Die Mehrkosten gegenüber C45 sind moderat, der Nutzen aber erheblich – vor allem, wenn man ungeplante Stillstände und Austauschkosten einrechnet. Selbst wenn 42CrMo4 im Einkauf 20–30 % teurer ist, kann er durch doppelte Standzeit die Gesamtkosten je Betriebsstunde halbieren.

Nitrieren: 42CrMo4 lässt sich nitrieren. Dabei entsteht eine verschleißfeste Randschicht, während der zähe Kern erhalten bleibt. Diese Kombination ist ideal für Bauteile mit hoher Flächenpressung oder Reibbelastung. C45 bietet diese Möglichkeit nur eingeschränkt.

Hinweis zur Korrosionsbeständigkeit: Beide Stähle sind nicht korrosionsbeständig im klassischen Sinn. Die Legierungselemente in 42CrMo4 verbessern jedoch die Anlassbeständigkeit und Härteverteilung, nicht den Rostschutz. Für korrosive Umgebungen sollten zusätzliche Maßnahmen wie Beschichtungen oder der Einsatz nichtrostender Stähle geprüft werden.

Wie die Werkstoffwahl die Lebensdauer beeinflusst

Die Auswahl des falschen Materials führt oft zu vorhersehbaren Schadensmechanismen. Ein zu weicher oder nicht ausreichend zäher Stahl neigt bei dynamischer Belastung zu frühzeitigem Verschleiß, Rissbildung oder gar Bruch. Besonders kritisch sind Bereiche mit Kerbwirkung – etwa an Übergängen, Schultern oder Bohrungen –, wo sich Spannungen konzentrieren.

Praxisbeispiel: Ein mittelständischer Maschinenbauer fertigte zunächst Antriebswellen aus C45, vergütet auf eine Zugfestigkeit von etwa 700 MPa. Nach rund 1.000 Betriebsstunden traten Mikrorisse an den Wellenübergängen auf. Nach der Umstellung auf 42CrMo4 mit zusätzlicher Nitrierbehandlung verlängerte sich die Standzeit auf über 3.000 Stunden – bei identischer Geometrie und Belastung.

Gerade bei Bauteilen, die wiederkehrenden Biege- oder Torsionsbelastungen ausgesetzt sind, zahlt sich die Kombination aus hoher Festigkeit und stabiler Zähigkeit aus. Besonders kritisch sind dabei Übergänge und Kerben an Wellen, wo sich Spannungen konzentrieren. 42CrMo4 ist deutlich unempfindlicher gegen Rissbildung, was die Betriebssicherheit erhöht. Hinzu kommt, dass eine gezielte Wärmebehandlung – etwa Vergüten oder Nitrieren – die Rissanfälligkeit deutlich verringert, ohne die Zähigkeit im Bauteilkern zu beeinträchtigen.

Wirtschaftlich betrachtet: Wann sich eine hochwertige Werkstoffwahl lohnt

Auf den ersten Blick erscheint 42CrMo4 teurer als C45. Doch diese Rechnung greift zu kurz. Die tatsächlichen Kosten einer Komponente setzen sich aus weit mehr zusammen als dem reinen Materialpreis. Wartungsaufwand, Ausfallzeiten, Ersatzteilbeschaffung und Prozesssicherheit spielen eine mindestens ebenso große Rolle.

Ein hochwertiger Werkstoff amortisiert sich oft schon nach kurzer Zeit, insbesondere wenn Maschinen im Mehrschichtbetrieb laufen oder eine hohe Verfügbarkeit gefordert ist. Für mittelständische Unternehmen, deren Maschinen häufig über Jahrzehnte im Einsatz bleiben, ist die Werkstoffwahl daher kein rein technisches, sondern ein strategisch-wirtschaftliches Thema.

Die Ersparnis durch längere Standzeiten und geringeren Wartungsbedarf übersteigt die Mehrkosten des Materials in den meisten Fällen deutlich. Hinzu kommt die höhere Prozesssicherheit: Maschinen, die seltener ausfallen, sorgen für planbare Produktionsabläufe und zufriedenere Kunden.

Fachliche Literatur zeigt, dass die systematische Werkstoffauswahl zu den unterschätzten Hebeln für Effizienzsteigerungen im Maschinen- und Anlagenbau zählt – besonders in Zeiten steigender Qualitätsanforderungen und kürzerer Lieferzeiten.

Fachliche Grundlagen und Normung

Die Auswahl der passenden Stahlgüte basiert auf definierten Werkstoffkennwerten, die in Normen wie DIN EN 10083 (Vergütungsstähle) oder DIN EN 10269 (Stähle und Nickellegierungen für Befestigungselemente) festgelegt sind. Diese Normen bieten eine verlässliche Basis, um Werkstoffe zu vergleichen und für spezifische Anwendungen auszuwählen.

DIN EN 10083 definiert die chemische Zusammensetzung und Wärmebehandlungsbedingungen für Vergütungsstähle, was die Vergleichbarkeit in der Praxis erleichtert. Wichtige Kennwerte sind neben Zugfestigkeit und Streckgrenze auch die Kerbschlagarbeit (Zähigkeit), die Härte nach Wärmebehandlung und die chemische Zusammensetzung. Legierungselemente wie Chrom, Molybdän oder Nickel beeinflussen nicht nur die mechanischen Eigenschaften, sondern auch das Verhalten bei der Wärmebehandlung.

Werkstofftabellen und digitale Datenbanken unterstützen den Vergleich verschiedener Stahlgüten – insbesondere für kleinere Unternehmen ohne eigene Werkstofflabore. Moderne KI-gestützte Tools können dabei helfen, die optimale Werkstoffwahl zu treffen.

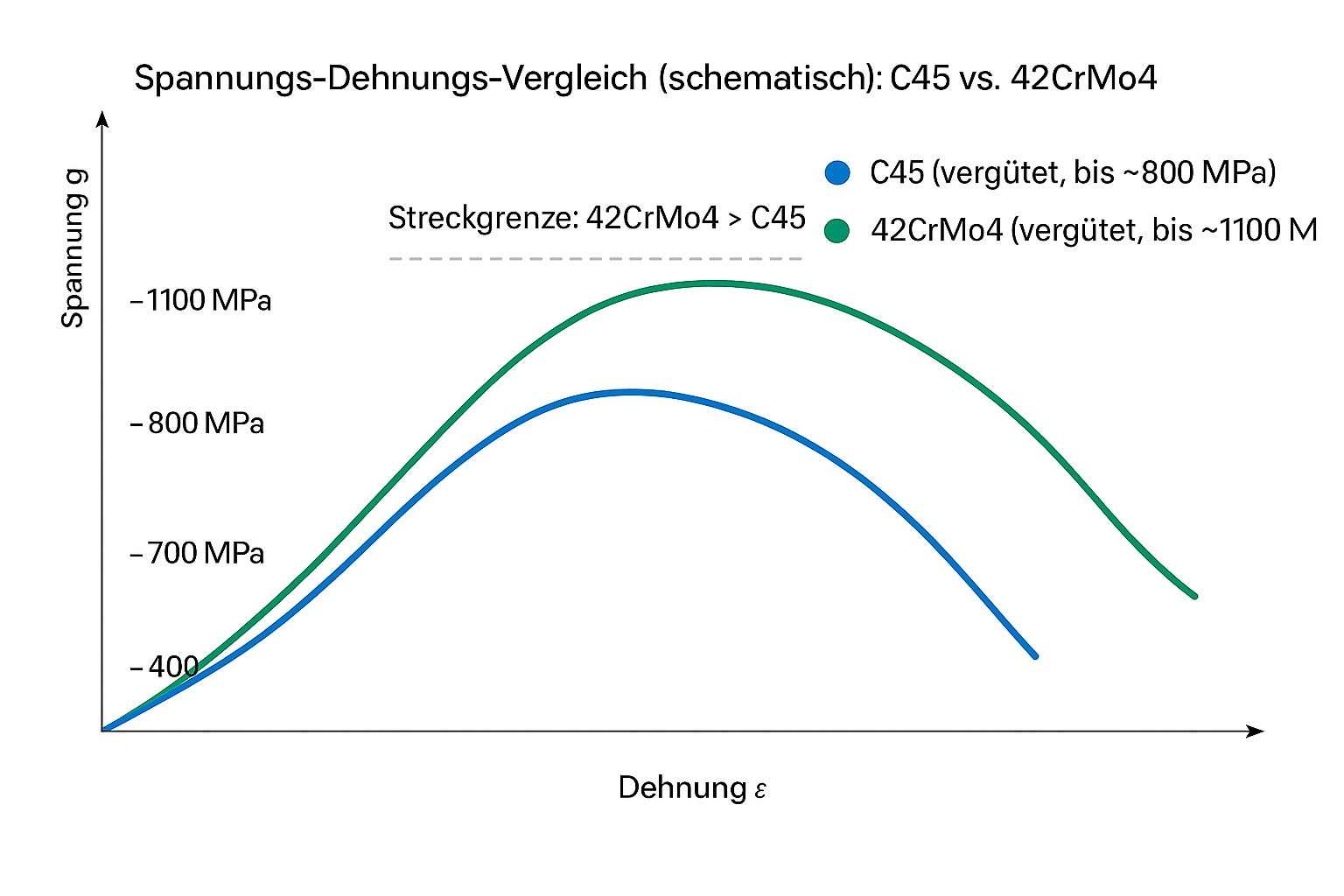

C45 unlegiert	42CrMo4 legiert (Cr-Mo)
Zugfestigkeit: bis ~800 MPa (vergütet)	Zugfestigkeit: bis ~1100 MPa (vergütet)
Typ. Anwendungen: Wellen, Bolzen, Standardteile	Typ. Anwendungen: Getriebewellen, Kurbelwellen, Verbindungselemente
Vorteile: günstig, gut zerspanbar	Vorteile: hohe Dauerfestigkeit & Zähigkeit, anlassbeständig
Grenzen: begrenzte Dauerfestigkeit bei Lastwechseln	Nitrieren: sehr gut geeignet (harte Randschicht, zäher Kern)
Nitrieren: nur eingeschränkt sinnvoll	Korrosion: nicht beständig → Schutzmaßnahmen nötig
Korrosion: nicht beständig → ggf. Beschichtung	Wirtschaftlich: +20–30 % Materialpreis, aber längere Standzeiten

Die richtige Werkstoffwahl ist eng verzahnt mit anderen Konstruktionsentscheidungen
wie Toleranzen und Passungen sowie der
Oberflächenqualität.

FAQ: Die häufigsten Fragen zur Werkstoffwahl

Welche Kriterien sind bei der Auswahl der Stahlgüte am wichtigsten?

Belastungsart (statisch, dynamisch, stoßartig), Umgebungsbedingungen (Temperatur, Schmierung), geplante Wärmebehandlung und gewünschte Lebensdauer; zusätzlich Fertigbarkeit (Zerspanbarkeit, Schweißeignung).

Wann reicht ein einfacher Baustahl wie C45 aus?

Bei mittlerer, überwiegend statischer Beanspruchung ohne extreme Anforderungen an Dauerfestigkeit oder Zähigkeit – z. B. Standardwellen, Bolzen, einfache Maschinenteile.

Warum ist 42CrMo4 oft die bessere Wahl, obwohl er teurer ist?

Höhere Festigkeit, Zähigkeit und Anlassbeständigkeit → deutlich bessere Leistung bei zyklischer/dynamischer Belastung. Mehrkosten amortisieren sich durch längere Standzeiten und geringeren Wartungsaufwand.

Kann man jeden Stahl nitrieren?

Nein. Am wirksamsten bei legierten Stählen mit Nitrierbildnern (z. B. Cr, Mo, Al). C45 ist nitrierbar, erzielt aber geringere Härtewirkung als 42CrMo4 oder spezielle Nitrierstähle.

Wie vergleicht man Werkstoffe zuverlässig?

Über Normkennwerte (z. B. DIN EN 10083) und Werkstofftabellen bzw. digitale Datenbanken; nicht nur Festigkeit, sondern auch Zähigkeit, Härte nach Wärmebehandlung und chemische Zusammensetzung betrachten.

Hinweis: Dieser Artikel dient der technischen Information und ersetzt keine individuelle Beratung. Kennwerte sind Richtwerte aus fachlicher Literatur und können je nach Charge und Wärmebehandlung variieren.
